装配式构件节点施工大全，速度收藏！

以下是典型竖向构件的连接节点的部分内容。

  预制墙板的竖向接缝构造是装配式建筑主体结构系统的关键点，简而言之，常用的有三种类型，即「一字形」、「L形」和「T形」。

我们从中国建筑标准设计研究院出版的国标图集《装配式混凝土结构连接节点构造（2015年合订本）》G310-1~2中节选了「一字形」节点的三种连接方式进行分析。

一字形节点：

第一种方式：

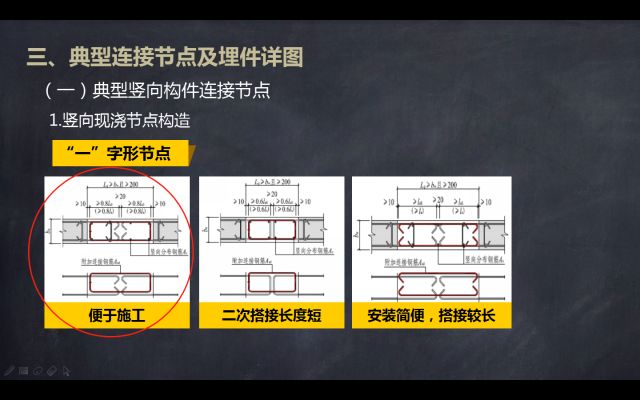

  将预制墙板伸出的预留弯钩钢筋通过附加封闭连接钢筋连接起来。这种方式最便于施工，因为两侧预留弯钩钢筋的设置使得构件在吊装过程更易于操作；一般先设置附加封闭连接钢筋，再放竖向钢筋，这样施工起来也不复杂。

第二种方式：

  将预制墙板伸出的预留U形钢筋通过附加封闭连接钢筋连接起来。这种方式可以获得更短的二次搭接长度，但是这种节点的选择会让施工变得非常困难，因为两侧预留U形钢筋不便于安装，一般不推荐用这种方式。

第三种方式：

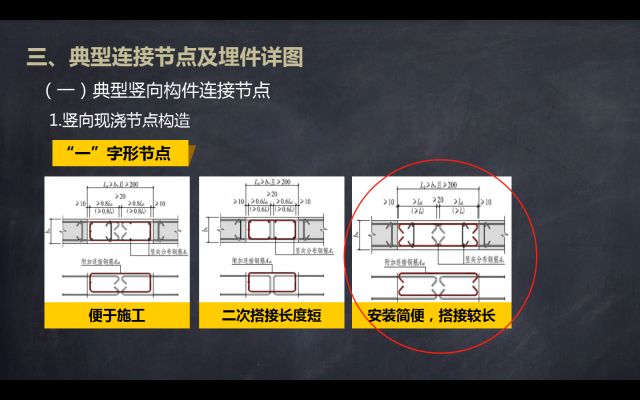

  将预制墙板伸出的预留弯钩钢筋通过附加弯钩连接钢筋连接起来。这种方式是三种节点中搭接长度最长的，但是由于预制构件的预留弯钩钢筋是开口的，附加弯钩连接钢筋也是开口的，安装会非常简便。

  在实际施工过程中，很少选择第二种。首先装配式建筑的一个优点就是可以使施工操作相对简单，虽然第二种方式连接长度较短，但是会让施工现场操作变得复杂。所以我们更多选择第一种和第三种。

  当然，节点的选择还有很多其他的因素要考虑，比如说节点的统一性。一个工程可能会出现多个这种「一字形」节点，那么是希望统一节点方便以后的模具配置呢？还是只追求方便施工呢？这就需要从多个角度去平衡，这也是考验施工管理者的经验和智慧了。
