（一）开缝式铝板幕墙的设计探讨

　　随着幕墙技术的迅速发展，各种先进的幕墙设计理念和幕墙结构在各个工程上得到广泛应用，本文探讨的是开缝铝板幕墙系统的设计方法。

　　传统的铝板幕墙是采用密封打胶工艺来保证水密性能和气密性能。众多的工程经验表明该工艺具有安装方便，施工简一单的特点，但也有如下的缺点:现场打硅酮胶进行接缝处的密封，使得接缝易蓄积灰尘，污染幕墙表面。并且不能够消除内外压力差，结构位移变形时，旦密封胶发生开裂，将是一个渗水隐患。并且由于是四边用螺钉固定，铝板很难消除热胀冷缩时对其的缈响，铝板表面容易变形，形成“臌肚子”现象，影响了幕墙的平整度。而采用等压原理挂钩设计的开缝式铝板幕墙系统可以解决这些影响。

　　开缝铝板幕墙系统，是指在铝板板块的接缝采用不打胶的工艺，通过开缝让铝板背后的空气层能够顺畅的流通，可以起到良好的绝热及吸声效果，且在空气层流通的过程巾可以将冷凝水挥发掉。由于接缝处采用不打胶的工艺，减少了铝板的表面污染，使铝板表面保持长期清洁。同时由于铝板背后的空气层与室外的空气是相通等压，从而防止雨水由于压力差进入室内，冷凝水和水量的渗漏水可以通过每层设置的排水板(兼作隔气板)分层排出。铝板背后的空气层通过空气对流减少了热转换，在夏季，可以减少建筑制冷成本，在冬季则可以大大减少采暖费用。

　　下面通过两个开缝铝板系统的设计实例进行分析。

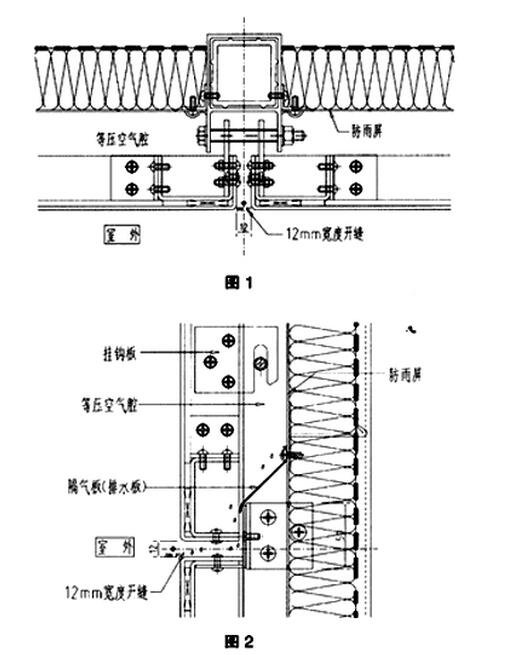

　　系统一是将3mm铝单板板块通过铝挂板挂接在立柱的螺杆上，见图1和图2。

　　这个系统为无横梁结构，立柱设计为u形状，在其卜安装1VI8挂接螺栓，螺杆上放置2mm厚的抗震防噪音尼龙套，铝板上用u形铝作为加强筋，铝板通过4mm厚的铝挂板挂接在M8挂接螺杆上。在板块的上部通过螺钉固定在立柱两边的角码上来进行板块的定位，其中一边的螺钉是固定的，而另外一边在铝板副框上开长圆孔，使其在横向可以消化掉热胀冷缩对其的影响，见图3。防雨屏是由1.5mm厚的防水背板和5Qmm厚保温棉构成，保温棉通过保f棉钉固定在背板上，保温棉后面设置了针孔铝箔，可以挥发掉可能产生的水气，保证保温棉处于干燥状态。铝板板块之间的12mm接缝完全开敞，使面板与背板之间的空气腔与室外相通，空气层内的压力PP与外界压力Pa基本相等，形成了等压腔，抑制了由于压力差产生的水的逆流通，少量的渗漏水与冷凝水通过每层设置的排水板(兼作隔气板)排出室外，从而形成完善的排水系统。幕墙的气密性则由防雨屏与龙骨的打胶密封来实现。

　　为了达到更好的空气等压效果，我们在每层设置了一道隔气板。通过分隔空气，使每层形成一个等压空气腔，有效的降低因为高度变化而引起的气压差。同时隔气板兼作排水板，冷凝水和渗漏水可以分层排出。

　　该系统巾由于板块是通过挂板挂接在螺杆上，只有上边用螺钉固定定位，板块在重力作用下处于自由悬挂的状态，所以板块的受力和抗热胀冷缩的能力均达到较好的性能。
