山东泰信科技集团股份有限公司

装配式外墙围护系统整体解决方案供应商

全国服务热线:400-0916-216

泰信幕墙,16年专注幕墙系统整体解决方案
当前位置:首页 » 泰信资讯 » 行业资讯 » 门窗外框、窗扇和中梃处渗水的原因及处理办法

门窗外框、窗扇和中梃处渗水的原因及处理办法

文章出处:责任编辑:查看手机网址
扫一扫!门窗外框、窗扇和中梃处渗水的原因及处理办法扫一扫!
人气:-发表时间:2019-08-26 17:22【

  建筑工程中铝合金门窗的渗漏水这个问题已困扰了很多门窗厂多年,却一直以来没有好的办法一次性解决,现在已经有很多专家给出了不少的原因分析及处理方案,接下来小编从铝合金平开门窗不同的渗漏水的部位与大家进行分析与探讨。

门窗1

一、外框角部的渗漏水

  目前市场上的铝合金的外框连接有两种方式:45度组角和90度直拼螺纹紧固。

造成45度组角渗漏水的原因及处理方案:

1.下料时45度下料角度不对或下料的锯片磨损严重、动平衡不好,造成45度组角时有缝隙或凹缺从而造成渗漏水;

处理方案:提升设备的下料精度,经常更换锯片。

2.组角时角码与框型材的配合间隙偏大,造成组角完成后45度拼接处仍有松动或缝隙从而造成渗漏水;

处理方案:角码与型材腔体的配合间隙建议控制在0.2mm以内,角码在挤刀配合处的受力点,增加加强筋支撑。

3.45度组角时45度断面上没涂刷密封胶,造成有水时直接沿着45度断面流入腔体内并渗入墙体;

处理方案:组角前在45度断面上涂刷密封胶,最好是有一定延伸性及弹性的密封胶。

门窗2

4.组角完成后没有在组角的腔体内注入密封胶,造成角部的整体强度及密封性不够,有水时会直接渗入;

处理方案:在组角完成后,在组角处的腔体内注入密封胶,最好是聚氨脂双组份组角胶,此胶由于是双组份的,在干燥过程中无需吸收空气中的水分,在密封的环境中也会干,同时此胶干燥后为硬质胶,对于角度的强度有3~5倍的提升,而且密封性极为理想。

5.断桥隔热型材的隔热部分的腔体内没有处理,造成水直接从此断面进入角部并渗出;

处理方案:设计一个专用于隔热胶条腔体内的连接件,并采用注胶密封。

6.型材大面翻边处,(特别是内开门窗时)连接角插件没装,由于此处没有角码,造成有错位或缝隙从而造成漏水;

处理方案:设计一个相应配合槽口的连接角插件,并在转角处注胶。

造成90度组角渗漏水的原因及处理方案:

1.横、竖框拼接时拼接面没有垫软质双面胶贴,造成拼接处有缝隙,造成渗漏水;

处理方案:在拼接处断面加贴双面胶贴或设计一个可注胶的连接件,完成连接后注胶进行连接处密封。

2.断面结构设计不合理,螺丝紧固点分布不均造成紧固时受力不均,从而造成有缝隙;

处理方案:更改断面结构,使螺丝紧固时受力均匀。

3.紧固螺丝偏短,造成受力不够,框易扭曲而出现缝隙;

处理方案:更换螺丝规格,同时注意所选用的螺丝的直径与型材上螺丝紧固孔的配合公差。

门窗3

二、框、扇配合处下口的渗漏水

  从内开门窗与外开门窗两种开启方式进行说明。

  铝合金外开门窗的框、扇结合处下口的渗漏水的原因分析及处理方案:

1.框、扇的重叠搭接量不够或不均,理想状态下,框与扇的搭接量为6~8mm,如偏小,再加上大面翻边厚度没设计成变截面结构,在有风压存在时,配合处就会出现渗漏水现象,如搭接不均,原理相同。

处理方案:如是设计的问题,则需调整设计方案,如是搭接不匀,则利用五金件进行上、下、左、右的调整,同时核看下料单据的尺寸计算方式有没有问题。

2.框、扇重叠处的密封胶条的配合隙,对所配套使用的胶条所起的作用有影响。正常设计时,框、扇重叠处的密封胶条的配合隙为3.5mm~5.5mm,偏小时,五金件的安装通道有影响,会造成整个扇往外侧偏,结果是造成胶条的实际有效变形量不够,偏大时,胶条的整体的厚度较大,胶条自身材质较软,在厚度较大而又要考虑开、关时的执手转动力矩,会对胶条的密封性有较大的影响,特别是有风压存在时,就更易渗漏水;

处理方案:如是设计间隙的原因,对配合间隙的尺寸重新设计;如是胶条设计时变形量不够,重新设计胶条,一般胶条的变形量建议在1.5~2mm。

3.所选用的胶条的软硬度、材质及胶条端头连接处是否有收缩、露缝,也是造成渗漏水的原因;

处理方案:确定胶条的合理的软硬度,在胶条的端头的转角处胶条不剪断,或用专用胶条粘接剂进行连接,同时在安装胶条时要预留10~20m的长度,防止胶条老化收缩。

门窗4

4.水从紧固螺丝的配合缝隙渗透而下,再从组角处渗透而出;

处理方案:在螺丝紧固时,先利用靠横预钻孔,后在孔内注密封胶,再进行螺丝紧固,以保证螺丝与型材的配合缝隙中有胶进行了密封。

门窗5

5.五金件与框、扇槽口配合的合理性,在设计时如五金与型材槽口的配合不合理,会造成框扇的进出间隙及五金配合槽的间隙变化,从而影响胶条的有效的密封性,造成渗漏水;

处理方案:在产品设计时,必须要综合考虑五金件与型材的配合,在设计阶段就把隐患消除。

6.没有设置等压腔体。在风压较大时会有水从室外侧进入到框与扇的五金安装配合处,由于室外侧风压比配合处的高,造成水一直无法排到室外,当水达到一定高度时,就会进入室内,造成渗漏水;

处理方案:设置等压腔,包括框扇配合处及开启扇上。

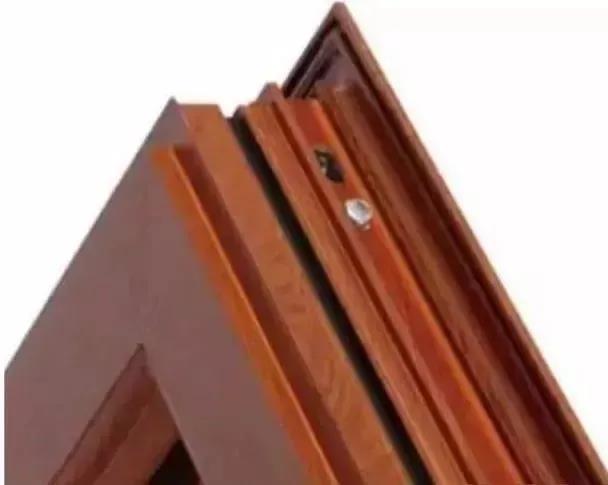

门窗6

7.排水槽的设置及排水孔盖的结构的设计。没有设置排水槽,会造成水无法往外排出,但有了排水槽而没有合理的排水孔盖,不但会出现水无法排出,而且还会出有风从排水槽处吹进来,出现气泡;

处理方案:设置排水槽,排水槽不能只考虑最室外侧的槽口,必须同步考虑型材中间的铝筋的排水,同时合理设计排水孔盖,要求当室外风压大于室内时,能实现自动锁闭功能。

门窗7

  铝合金内开门窗的框、扇配合处下口的渗漏水的原因分析及处理方案:

  铝合金内开门窗的框、扇配合处的渗漏水现象与外开基本一样,只是内开门窗中,有一道大鸭嘴胶条的密封,此胶条在设计时必须充分考虑胶条与型材的搭接量,及胶条的受压变形量,一般建议此胶条与铝型材的搭接量在3.0~3.5mm,变形量在1.5~2.0mm。


泰信首页 | 铝板幕墙解决方案 | 玻璃幕墙解决方案 | 工程案例 | 荣誉资质 | 关于泰信 | 联系泰信 | 网站地图

鲁公网安备 37091102000368号
