呼吸式幕墙

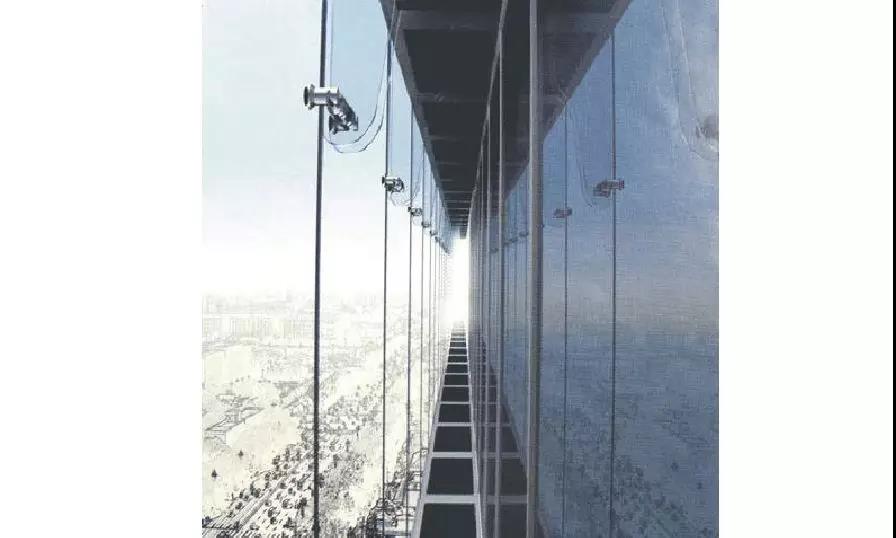

  呼吸式幕墙由内外两层玻璃幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，由于此换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，减小温差因而它比传统的幕墙采暖时节约能源42%-52%；制冷时节约能源38%-60%。另外由于双层幕墙的使用，整个幕墙的隔音效果得到了很大的提高。呼吸式幕墙根据通风层的结构的不同可分为“封闭式内循环体系”和“敞开式外循环体系”两种。

1、封闭式内循环体系呼吸式幕墙

  封闭式内循环体系呼吸式幕墙，一般在冬季较为寒冷的地区使用，其外层原则上是完全封闭的，一般由断热型材与中空玻璃组成外层玻璃幕墙，其内层一般为单层玻璃组成的玻璃幕墙或可开启窗，以便对外层幕墙进行清洗。两层幕墙之间的通风换气层一般为100-200毫米。通风换气层与吊顶部位设置的暖通系统抽风管相连，形成自下而上的强制性空气循环，室内空气通过内层玻璃下部的通风口进入换气层，使内侧幕墙玻璃温度达到或接近室内温度，从而形成优越的温度条件，达到节能效果。在通道内设置可调控的百叶窗或垂帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。根据英国劳氏船社总部大厦及美国西方化学中心大厦的使用来看，其节能效果较传统单层幕墙相比达50%以上。

2、敞开式外循环体系呼吸式幕墙

  敞开式外循环体系呼吸式幕墙与“封闭式呼吸式幕墙”相反，其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是由中空玻璃与断热型材组成的幕墙。内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。夏季时，打开换气层的进排风口，在阳光的照射下换气层空气温度升高自然上浮，形成自下而上的空气流，由于烟囱效应带走通道内的热量，降低内层玻璃表面的温度，减少制冷费用。另外，通过对进排风口的控制以及对内层幕墙结构的设计，达到由通风层向室内输送新鲜空气的目的，从而优化建筑通风质量。可见“敞开式外循环体系呼吸式幕墙”不仅具有“封闭内循环式体系”呼吸式幕墙在遮阳、隔音等方面的优点，在舒适节能方面更为突出，提供了高层超高层建筑自然通风的可能，从而最大限度地满足了使用者生理与心理上的要求。

  敞开式外循环体系呼吸式幕墙，在德国法兰克福的德国商业银行总行大厦、德国北莱因--威斯特法伦州鲁尔河畔埃森市的“RWE”工业集团总部大楼采用。
