钢结构施工要点汇总,快收藏

文章出处:责任编辑:查看手机网址
扫一扫!钢结构施工要点汇总,快收藏扫一扫!
人气:-发表时间:2019-05-10 17:27【

  钢结构因自重较轻,且施工简便,广泛应用于大型厂房、场馆、超高层等领域,汇总钢结构各项要求以供参考。

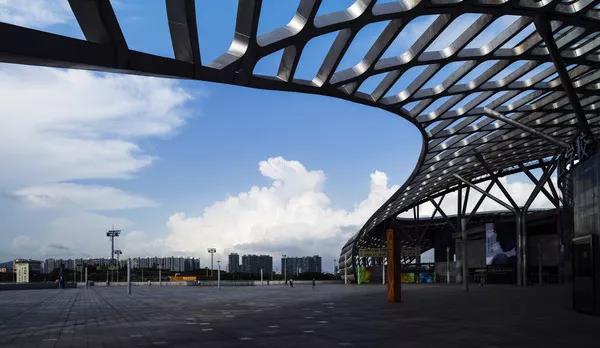

钢结构建筑1

一、钢结构安装要求?

(1)应有施工工艺或方案,测量矫正、高强螺栓安装、负零度施工及焊接工艺等应在安装前进行工艺试验或评定。

(2)安装偏差的检测,应在结构形成空间刚度单元并连接固定后进行。

(3)安装时必须控制屋面、墙面平台等施工荷载,冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺设的承载能力。

(4)在形成空间单元后,应及时对柱底板和基础顶面的空隙进行细石混凝土、灌浆料等二次浇灌(用钢垫块垫实,点焊厚度不超过5块)。

(5)起重机梁或直接承受动力荷载的梁其受拉翼缘、起重机桁架或直接承?受动力荷载的桁架及其受拉弦杆上不得焊接悬挂物和卡具等。

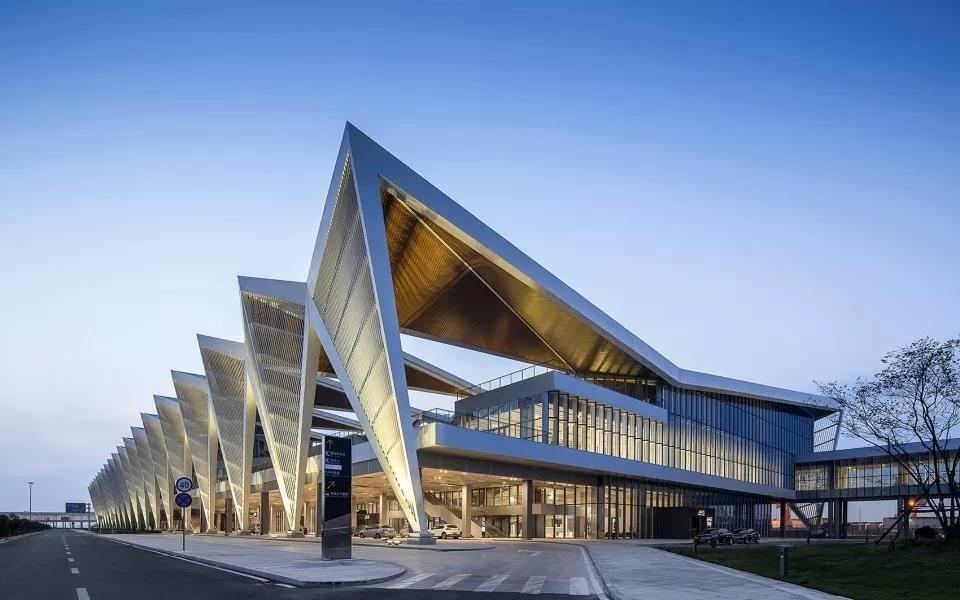

钢结构建筑2

二、基础与支承面、安装与校正要求

(1)建筑物的定位轴线、基础轴线和标高、地脚螺栓规定符合要求(标高±3mm,地脚螺栓露出长度轻钢+20mm,国标+30mm)。

(2)钢构件运输、堆放和吊装造成构件变形及涂层脱落,应进行矫正和修补。

(3)钢柱等主要构件的中心线及标高基准点等标记应齐全。

(4)当钢桁架(梁)安装在混凝土柱上时,其支座中心对定位轴线的偏差不应大于10mm,当采用大型混凝土屋面板时,钢桁架(或梁)间距的偏差不应大于10mm。

(5)钢构件表面应干净,结构主要表面不应有疤痕、泥沙等污垢。

(6)检查钢平台、钢梯、栏杆等符合国家标准。

(7)注意核对图纸,防止C型2型檩条方向装反。

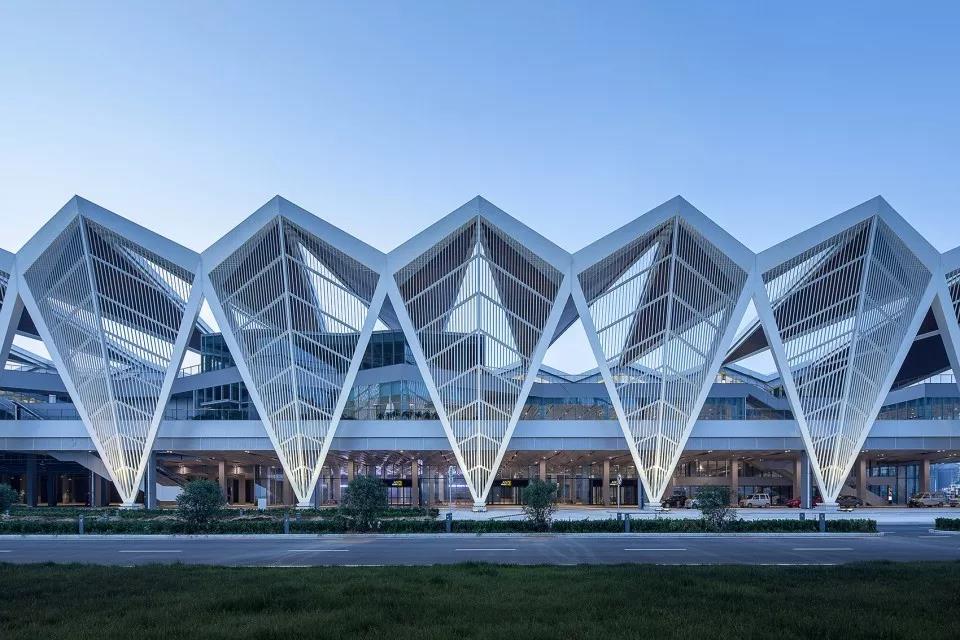

钢结构建筑3

三、屋面板安装要求

(1)钢板的铺设要注意常年风向,板肋搭接需与常年风向相背。

(2)钢板间连接只搭接一个肋,必须大边扣在小边上。

(3)在屋脊处需将钢板上弯80度左右,形成挡水板,在天沟下弯10°,形成滴水线。

(4)屋脊处两坡钢板间留20~50mm左右空隙,以便插入弯工具,此间隙不易过大且不易过小,在天沟处压型板伸出100~150mm左右。

(5)固定自攻钉要与钢板和檩条垂直,并对准檩条中心,打钉前画线或挂线,使钉打在一条直线上。

(6)屋面板单层作法:带钢丝网时,钢丝网铺设必须拉直并在两端檩条上打自攻钉,尽量减少中间挠度。

(7)屋面板单层作法:带不锈钢丝和铝箔时,双向钢丝必须拉直成棱形,不锈钢丝间隔尺度误差不能超过20mm,铝箔铺设必须拉直并在两端用双面胶固定。铝箔侧向搭接50~100mm,铝箔端部搭接必须在檩条上。

(8)每安装5~6块钢板,即需检查板两端的平整度,以保证平行铺设。如有误差及时调整。

(9)安装760暗扣板时固定座安装统一位置,彩钢板正确安放,可以确保其有效的扣合。

(10)屋面板排放时上端必须用螺钉固定,防止彩板沿檩条下滑。

(11)檩条安装必须保证屋面的平直。?檩条系统安装工序必须完成验收后才能进行压型钢板安装。

钢结构建筑4

四、压型板安装要求

(1)压型板、泛水板和包角板等固定牢靠、防腐涂料和密封材料敷设完好、连接件数量、间距符合设计与国家标准。

(2)压型板应在支承构件可靠搭接。

(3)压型板安装应平整、顺直、板面不应有施工残留物和污物, 檐口和墙面下端应呈直线,不应有未经处理的错钻孔洞。
