穿孔板 · 时尚设计新宠儿

南横步行街/ 木月建筑事务所

现在的建筑材料越来越丰富新颖

单一的材料已经满足不了设计需要

当我们谈到建筑材料

已经习惯性的想到大理石、铝板、涂料等

你是否渴望来点别出新裁的材料

其实，平凡无奇的材料加入一些创意

就会有意想不到的惊喜

比如穿孔板~

它其实就是打了孔的金属板

但是普通的金属板，不一样的加工

在设计师手下就可以多样化的运用

创造出别样的韵律和建筑肌理

给我们居住的城市带来一份惊喜~

01.什么是穿孔板

穿孔板

顾名思义，就是打了孔的金属板

又名冲孔板、穿孔金属、穿孔筛网

大多是铝合金等金属板

经过冲压床或铣床加工而成

具有使用寿命长不变形等特点

穿孔金属板已有近150年的历史

最初是作为过滤器和分选器开发的

主要用于采矿业

事实证明

随着科技的发展

它的用途很快扩展到超出其原始功能

发展至今

已被建筑、景观、室内设计广泛应用

作为金属建材

穿孔板天生就自带一股前卫的气质

被大量使用在建筑、景观、室内外的装饰中

用来打造时尚现代的美感

穿孔板的孔洞大小

图案都可以根据需要进行精心的加工 设计

不同大小、密度、形状的孔洞

形成不同的半透明的视线效果

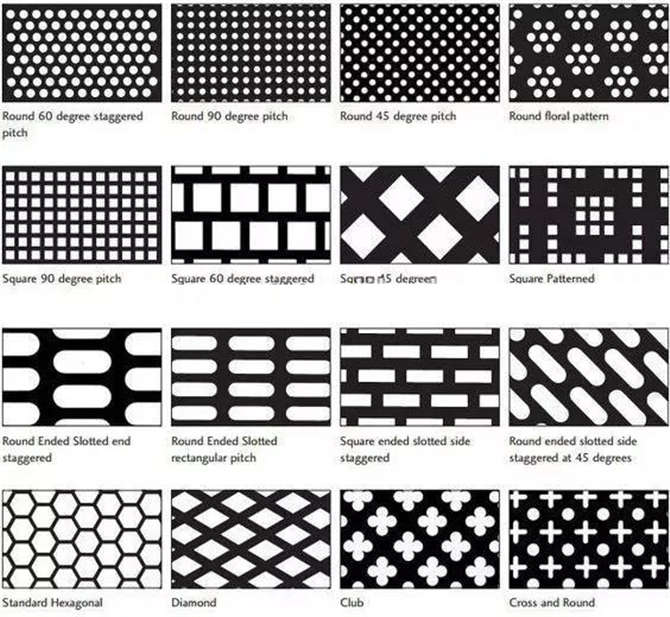

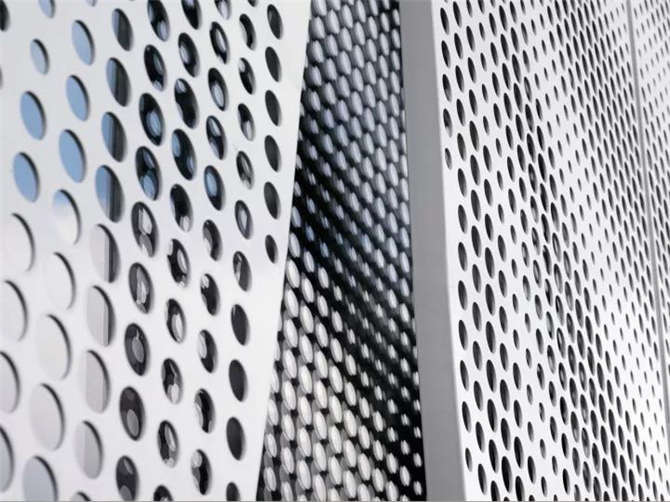

穿孔板不同的孔型

▽

  冲孔板的孔型有：长方孔、方孔、菱形孔、圆孔、长圆孔、六角形孔、十字孔、三角孔、长腰孔、梅花孔、鱼鳞孔、图案孔、八字网、人字孔、五角星形孔、不规则孔、起鼓孔、异型孔、百叶孔等。

穿孔板的材质有很多

材质多为不锈钢板、铝板、铁板、铜板等等

目前市面上见到的大多是穿孔铝板

穿孔铝板材质轻、化学稳定性好

造型美观，色泽幽雅，立体感强

装饰效果好，且组装简便

穿孔板的优势有以下几个方面

「多孔性 」

穿孔金属板最直接的外观特征就是多孔性

多孔性就意味着

被表皮分隔的两部分空间互相具有了渗透性

打破内外之间的固有界限

从形式上创造出一个更加开放的公共空间

它能够为城市和使用者提供所需要的直观感受

真正做到了内部空间与外部空间相互渗透

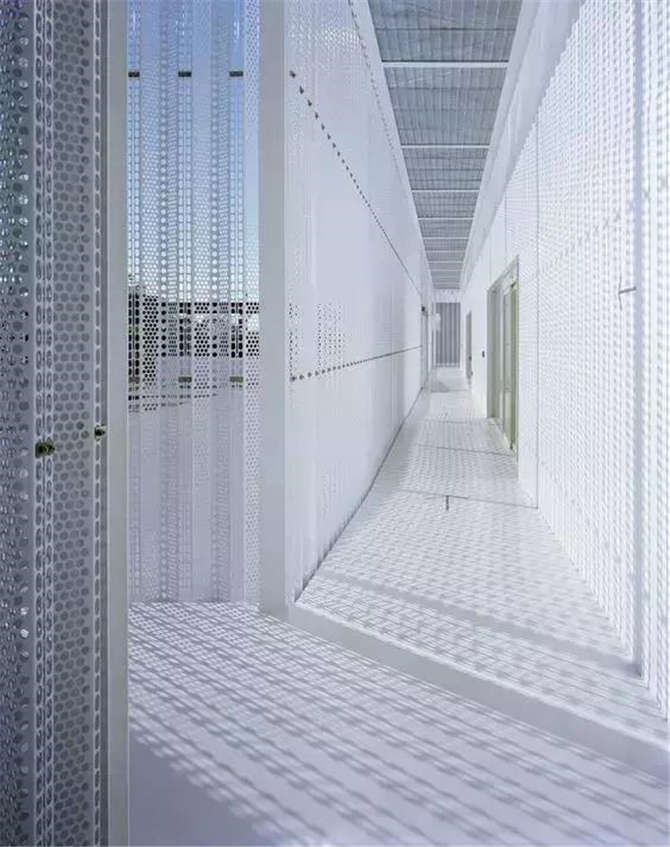

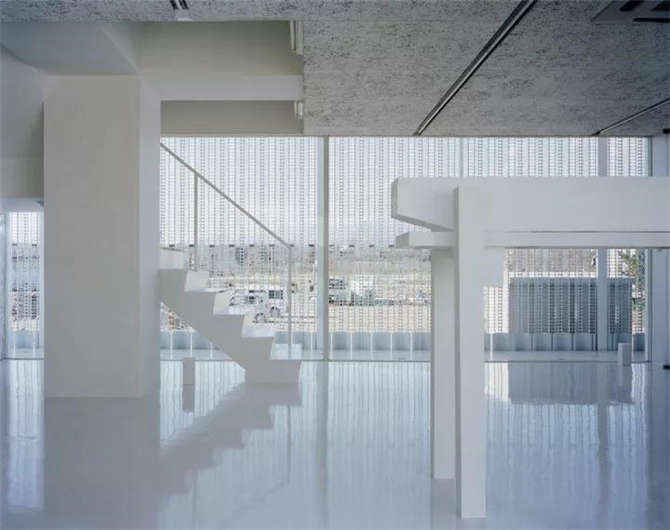

穿孔板的多孔性让室内外互相渗透

▽

「斑驳的光影效果 」

穿孔板在阳光或灯光的照射下

会产生丰富的光影变幻

这种效果会使建筑具有独特灵动的视觉效果

这种光影效果

使建筑主体与外表皮的关系更加朦胧

更具有整体感和层次感

而孔型大小以及孔径与穿孔率的变化

也会产生不同的光影变化效果

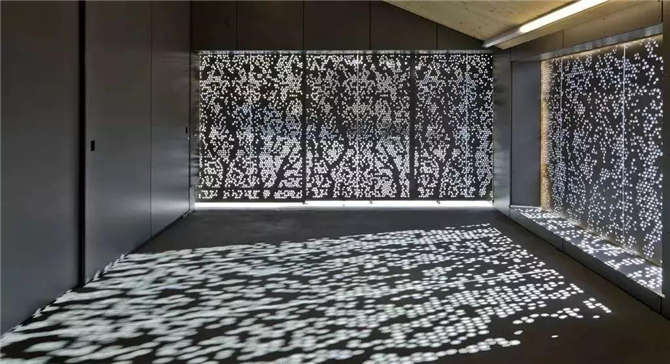

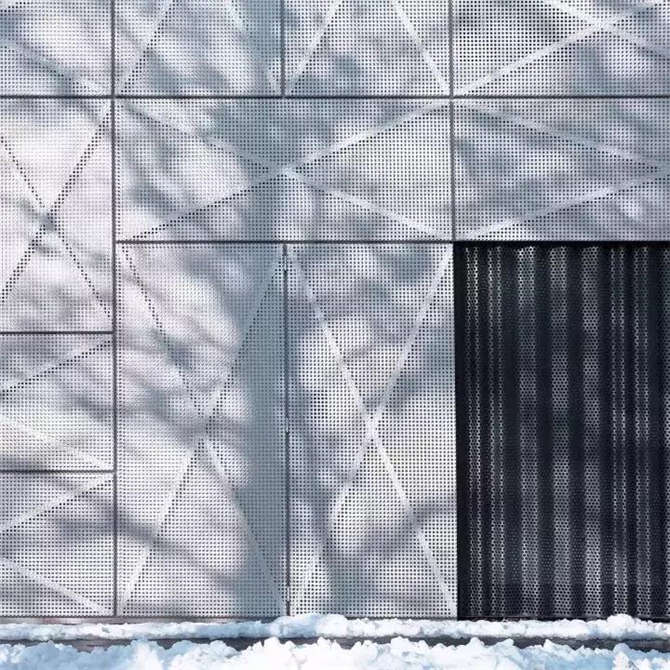

不同孔型产生的不同光影效果

 ▽

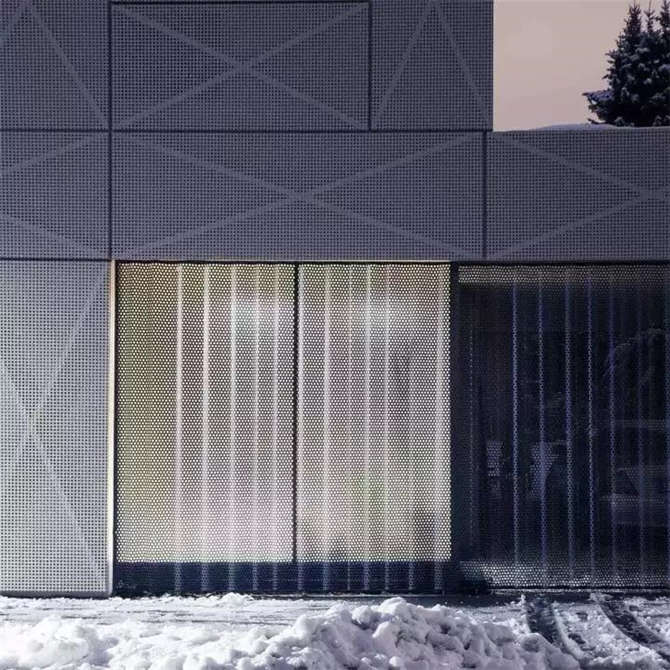

「不同的板面组合形式 」

穿孔金属板可以根据建筑师的需求

制作出不同的形状与大小

进行不同的连接组合

组合方式丰富多变

不同的板面组合形式

▽

「降低声级」

在声学领域里

吸声是控制噪声和改善室内音质的重要措施之一

而穿孔板恰恰拥有这一优势

研究表明，穿孔金属有助于降低声级

其声学性能可帮助人员减少噪音对健康的影响

建筑物在其立面前使用穿孔的金属板

可以带来29％的能源节约

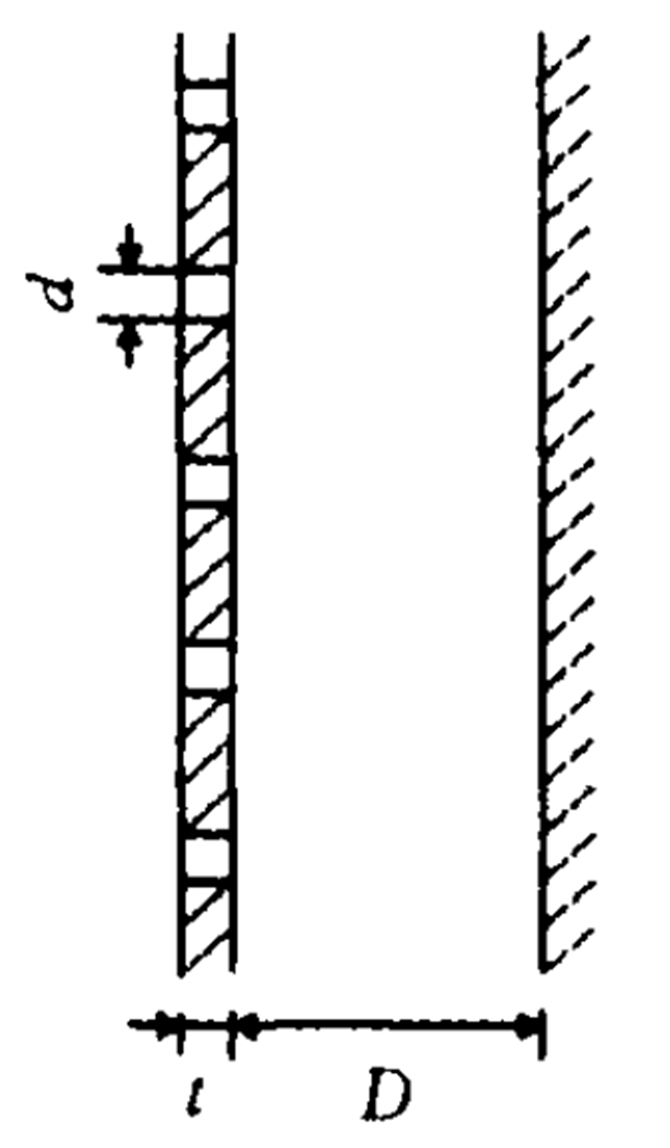

穿孔板吸声结构

▽

  在穿孔薄板的背后，设置空气层或多孔材料，并固定在刚性壁上的一种吸声结构，可看成是由质量和弹簧组成的一个共振系统。当入射声波的频率和系统的共振频率一致时，穿孔板中的空气就激烈振动、摩擦，加强了吸收效应，形成了吸收峰，使声能显著衰减。远离共振频率时，则吸收作用较小。如果在穿孔板后放置多孔材料增加声阻，会使结构的吸收频带加宽。

在音乐厅、电影院、多功能厅等的设计过程中

吸声结构作为音质设计

和噪声控制的主要技术手段

获得了非常广泛的应用

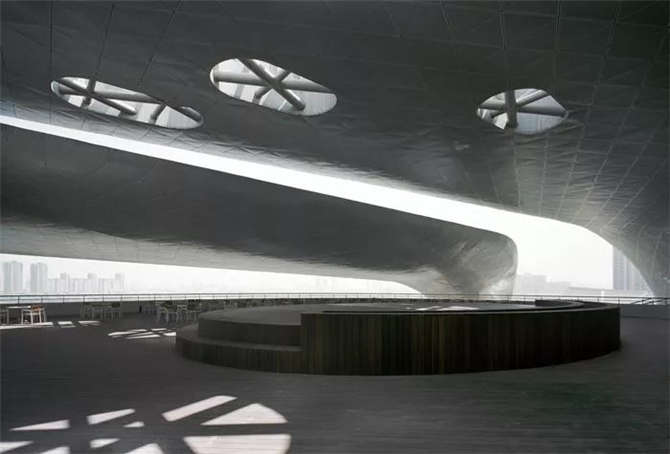

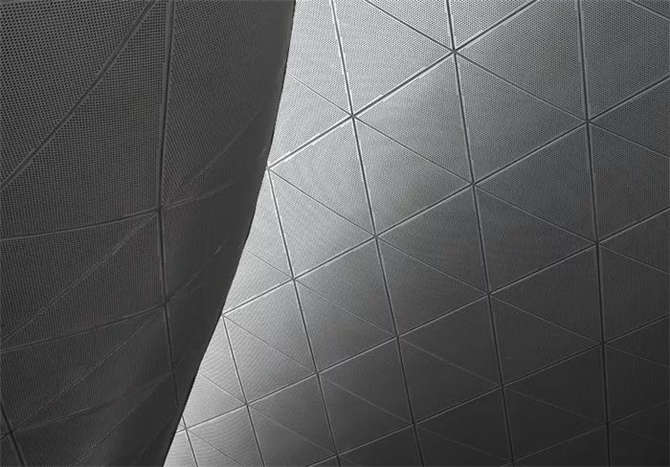

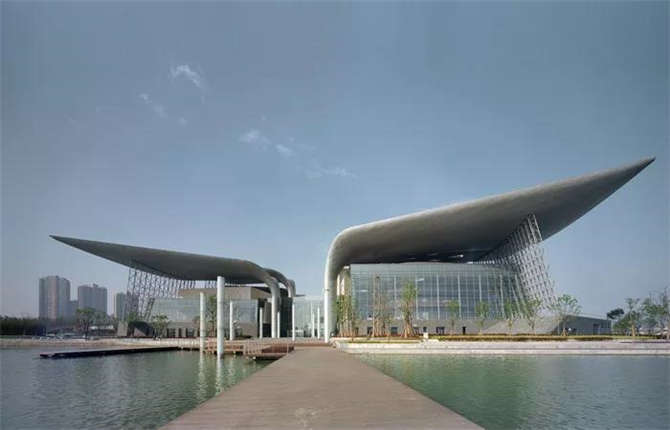

比如无锡大剧院

翅的表面是双曲面的穿孔铝板

▽

设计：PES-Architects

02.穿孔板是怎么实现的

现代常用的两种穿孔方法：

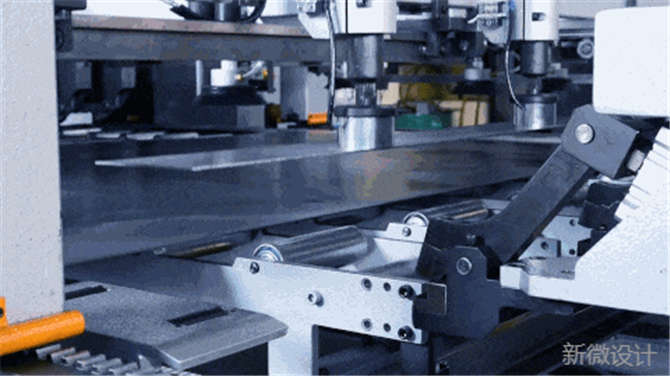

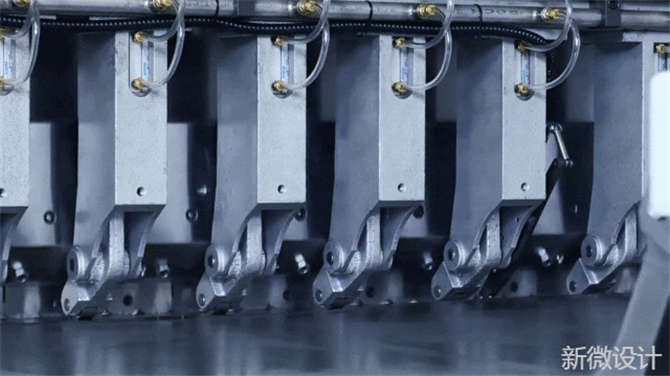

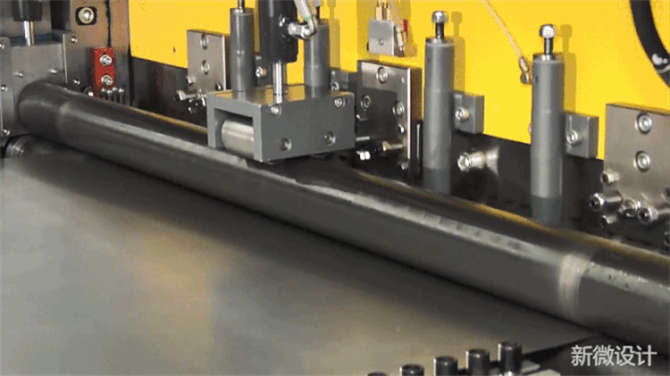

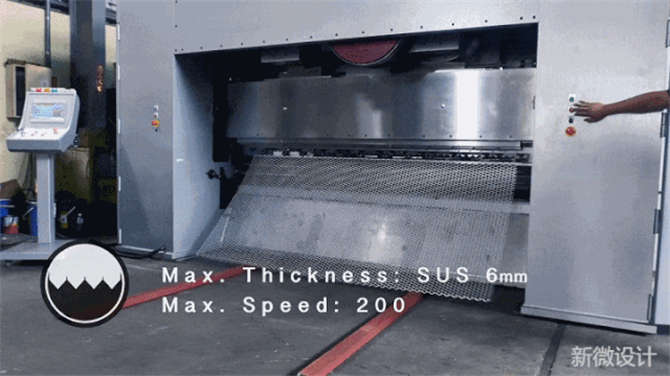

「数控冲床穿孔」

数控冲床是比较常见的穿孔方式

利用机床冲压方式在金属表面打孔

▽

冲压工艺可以在金属筛网

和面板的较大表面积上快速穿孔

▽

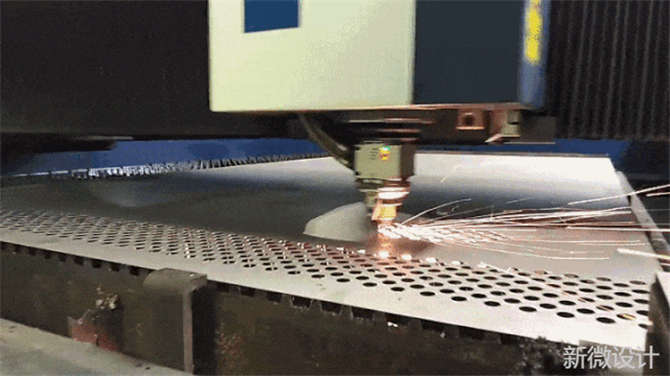

「激光穿孔」

激光穿孔是穿孔技术的最新发展

也是比较昂贵和复杂的技术

精度和随机性更高

▽

如今

穿孔金属板已被设计师应用于各种领域

从工业过滤网和隔音板

再到建筑室内装饰、景墙小品

都可以到它的身影

03.穿孔板的应用

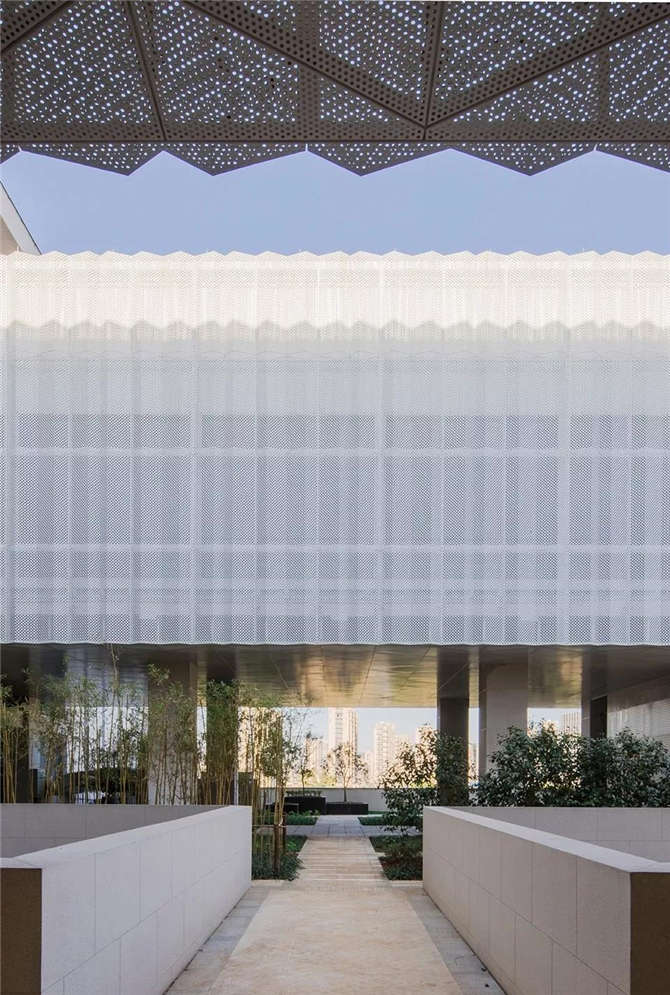

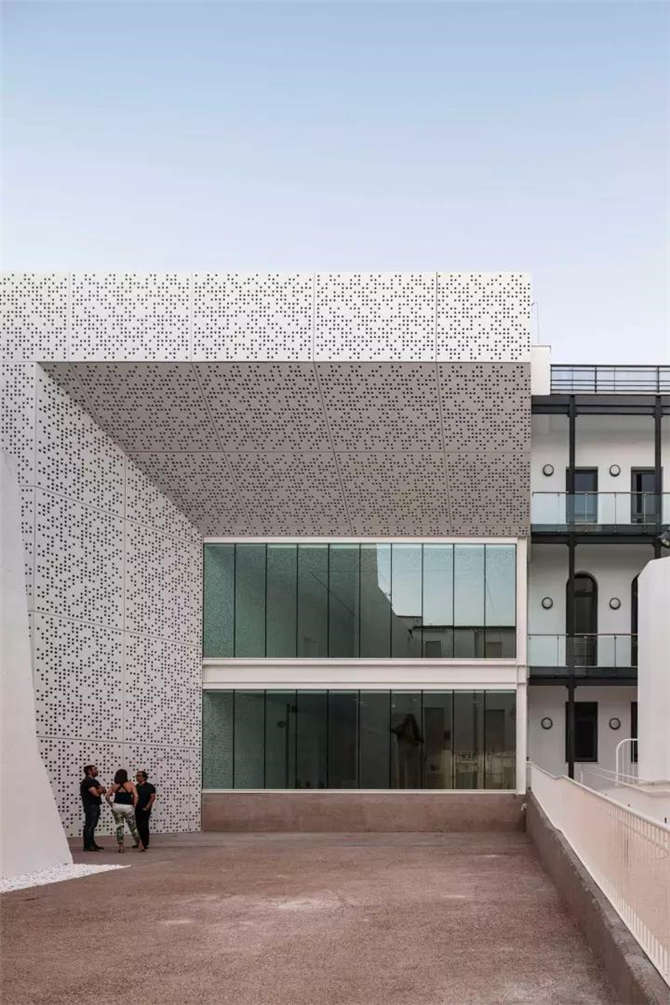

「建筑领域」

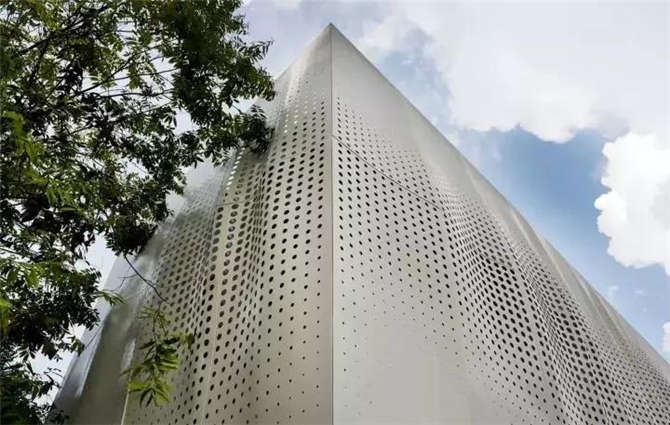

穿孔板

可统一建筑立面，分隔空间

在获得半私密效果和安全性的同时

空间依然保持舒适的透气性

并形成美妙的光影效果

与金属木等材料结合

可形成不同的质感和纹理

从而让建筑立面获得丰富的艺术变化

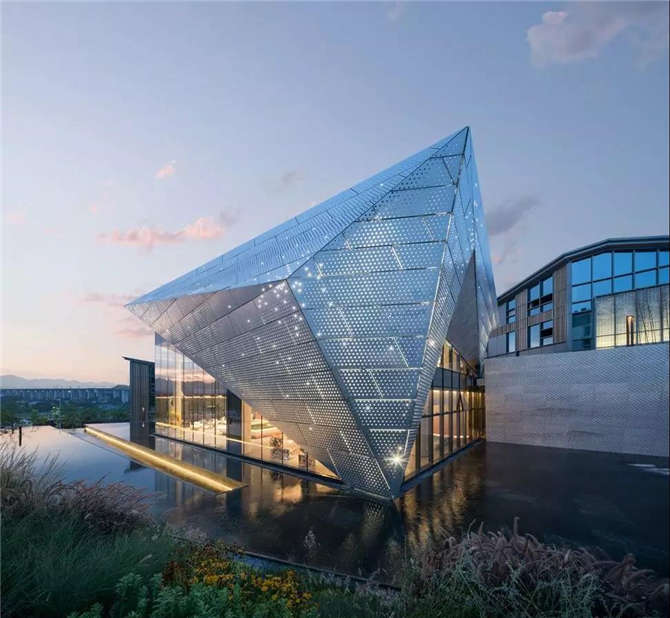

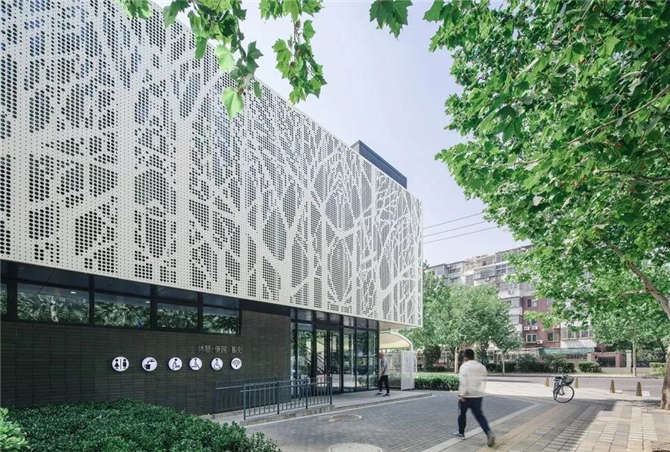

“兴·舍”，北京大兴

加拿大考斯顿设计

▽

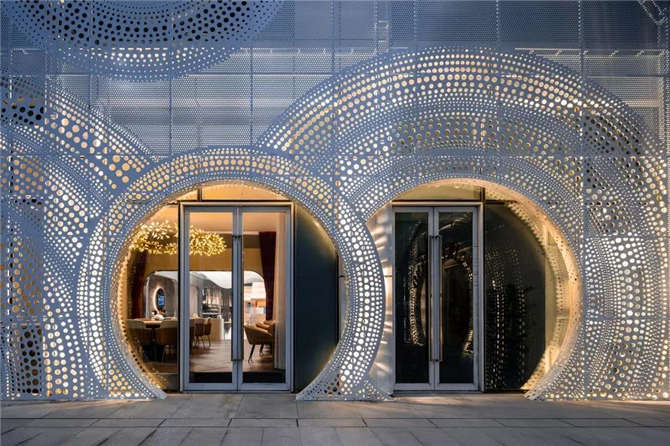

Lolly-Laputan儿童餐厅，大连

Wutopia Lab

▽

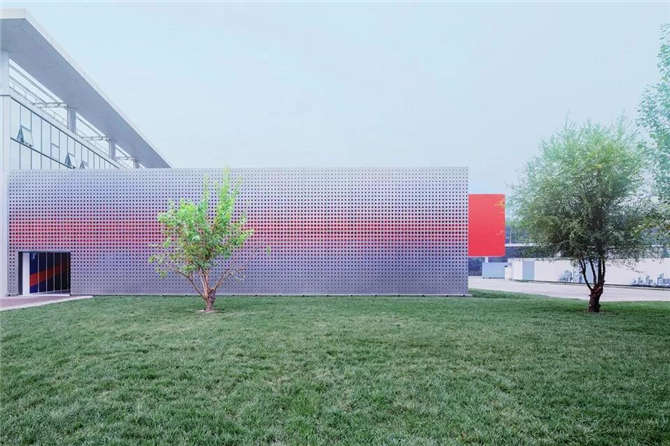

北京经开智汇园新媒体展示中心

hyperSity建筑设计事务所

▽

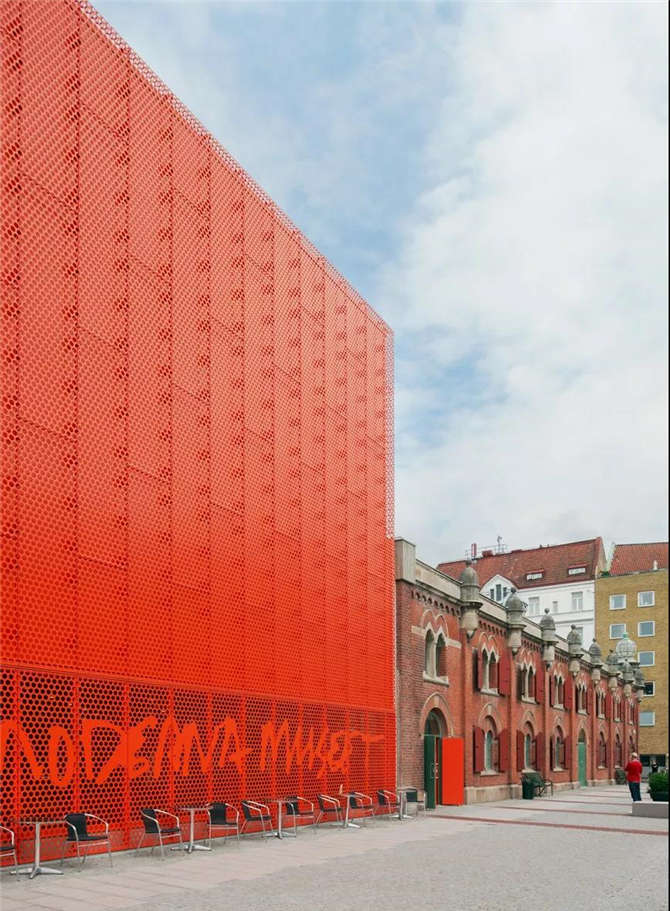

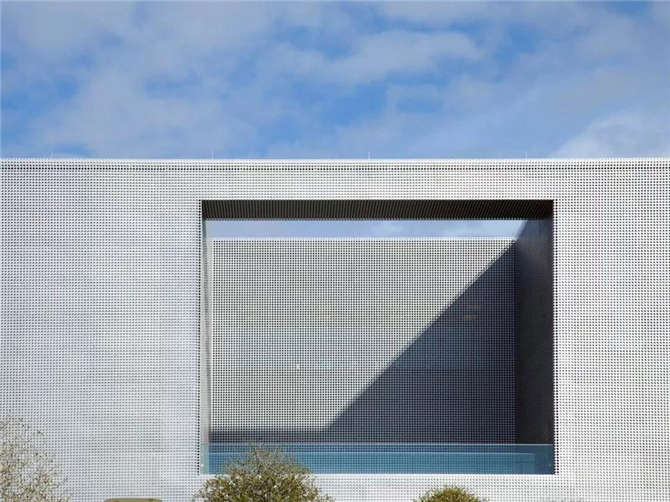

马尔默艺术博物馆，瑞典

Tham & Videg?rd Arkitekter

▽

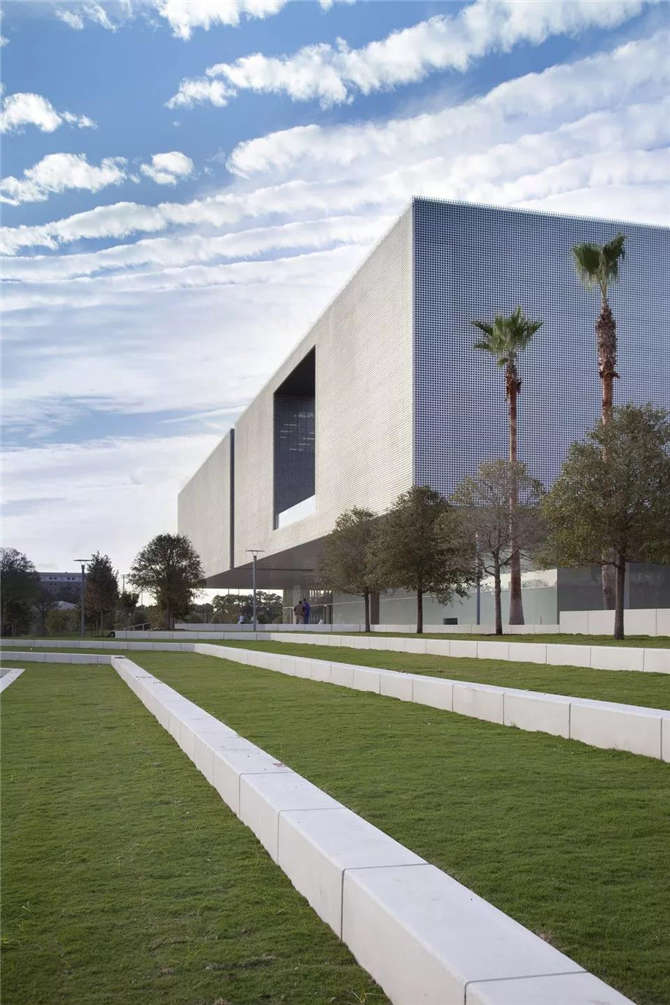

弗罗里达的 Tampa 艺术博物馆

Stanley Saitowitz｜Natoma Architect

▽

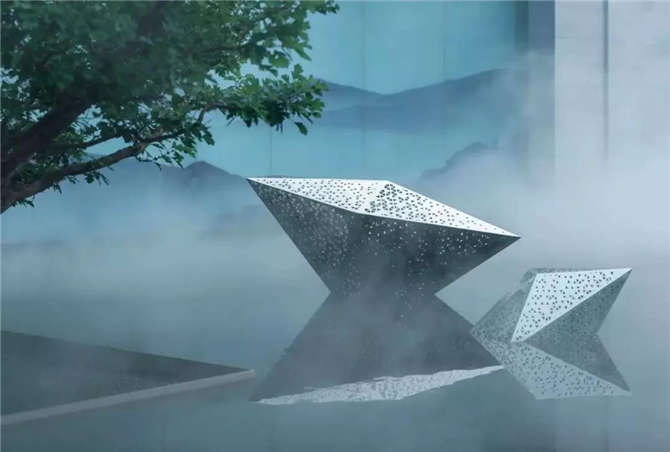

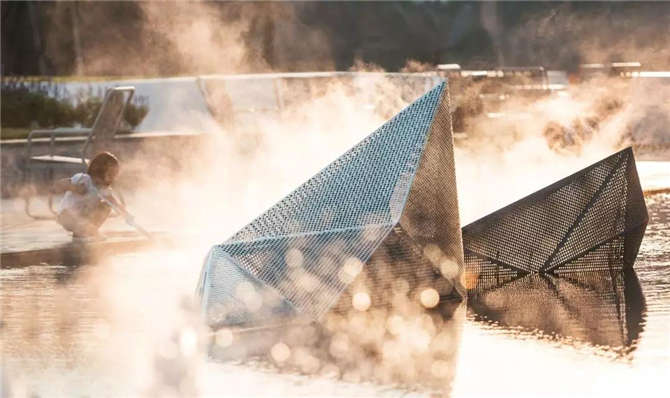

「景观领域」

  中国古典园林讲究“凡有观眺处筑斯，似避外隐内之义”虚中有实，藏而不漏而穿孔板恰好能完美的满足这一庭院造景的需求

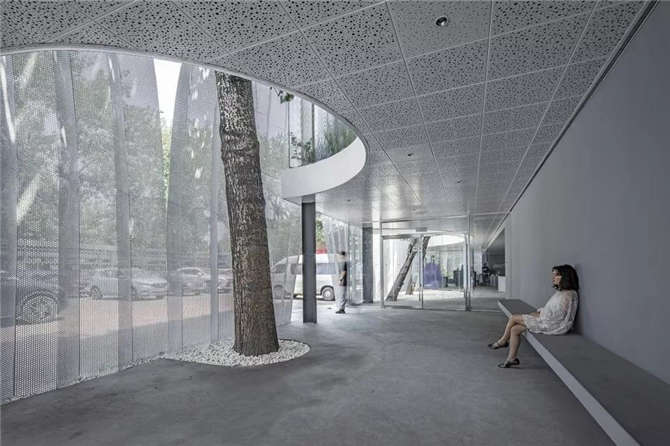

爱马思艺术中心，北京

建筑营设计工作室

▽

香港置地·壹江郡

SWA Group，纬图设计机构

▽

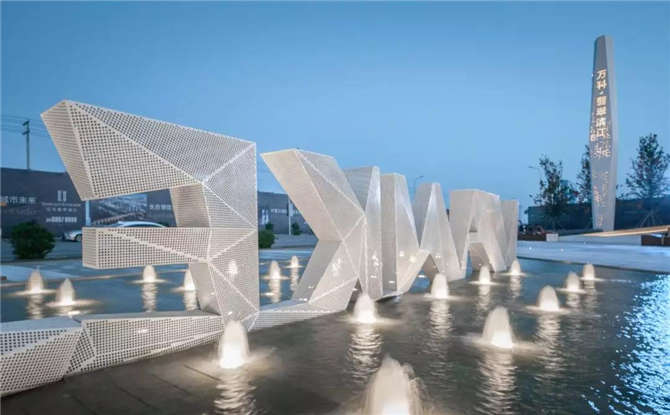

沈阳万科翡翠滨江

山水比德

▽

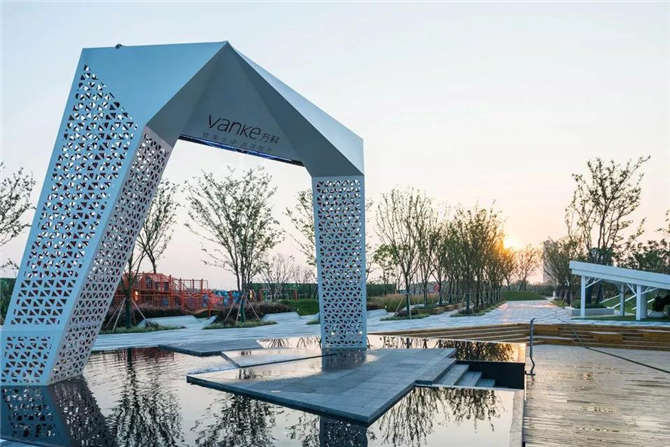

苏南万科138度公园大道

D+H景观设计 & 物唯设计

▽

沈阳越秀星汇云锦

山水比德

▽

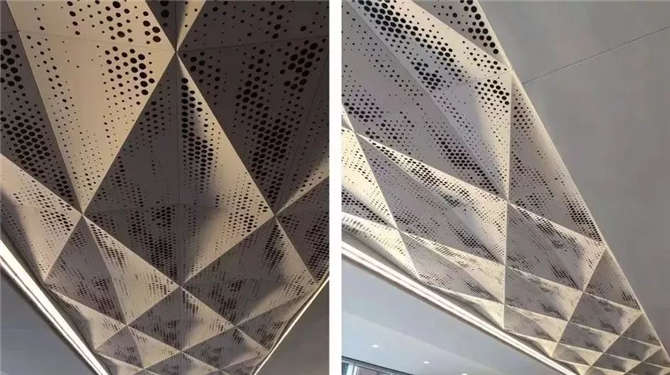

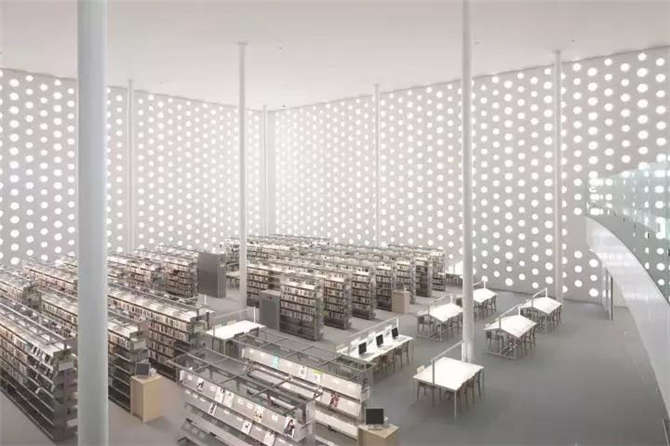

「室内领域」

穿孔板在室内可以用做隔断或者装饰

打造低调简约的时尚格调

光线透过不同的孔型

随着光影的变化

营造出非凡的艺术效果

穿孔板

做得了建筑、景观的材料

又担得起室内装饰的角色

颜值与实力并存

这样的穿孔板

是不是很帅呢？

来源：公众号 骑驴小宅

参考文献：

《谈穿孔板在建筑外表皮中的设计和应用》，作者陈瑶

《穿孔金属表皮在体育建筑中的适用性设计研究》，作者纪伟东，葛葳

《穿孔板吸声结构的吸声性能及其应用》，作者左言言，周晋花，刘海波，洪建海

案例部分来源于goood谷德设计网

向以上原作者致谢！
