玻璃幕墙竖直方向的防火封堵设计

文章出处:责任编辑:查看手机网址
扫一扫!玻璃幕墙竖直方向的防火封堵设计扫一扫!
人气:-发表时间:2016-01-15 13:39【

  玻璃幕墙是由金属构件和玻璃板组成的建筑外墙面维护结构,分明框、半明框、和隐框玻璃幕墙三种。构成玻璃幕墙的材料主要有:钢、铝合金、玻璃、不锈钢和粘结密封剂。在实际的幕墙设计中,应注意防火分区的设计。防火分区包括楼层的水平分区和垂直分区两部分。

  竖直方向的防火封堵设计是幕墙防火设计的重中之重。根据建筑结构的不同,分以下几种情况:

  1、当幕墙内侧有实体窗槛墙时(规范要求包括结构梁板及上部 泛水高度≥800mm,根据蹿火半径,此高度宜为1200mm)。对该节点设计应注意以下几点:

  1.1正确划分板块

  幕墙设计人员应正确理解防火分区的概念,楼面梁及实体窗槛墙是属于上下防火分区的隔断,因此对有窗槛墙的防火分区以楼面水平线划分并不合理,而宜以楼面、楼面梁及实体窗槛墙的外沿线进行划分确定。玻璃板块并未穿越两个防火分区,与规范中的有关要求也并不矛盾,即使火灾中楼面玻璃板块破坏,由于上道防火封堵并未受到破坏,防火封堵仍可以起到有效地阻隔作用。建议不宜采用板块划分模式。若由于建筑原因必须采用这种划分模式时,建议楼面出的玻璃采用防火玻璃,并且立柱的伸缩缝宜稍向下设置,以错开横梁的角码位置。或者在楼面上的第一根横梁上方加做一道防火封堵,以保证即使楼面处的板块破坏但由于上道防火封堵未受破坏,仍可有效起到防火保护作用。但这种结构从室内看由于窗台高度过高明显影响视觉效果。

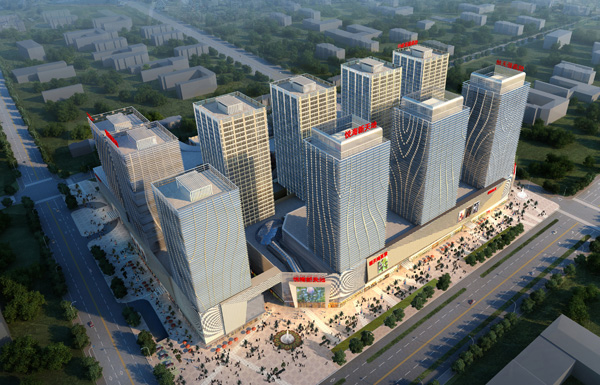

玻璃幕墙设计安装施工公司,山东泰信幕墙

  1.2防火层宜尽量设置在梁底下缘与吊顶齐平(或与梁底齐平),并设置在幕墙横梁的下方,其目的也是为了保护预埋件、钢角码等尽量不受火灾的影响(钢材在300℃-400℃时承载力会降低,600℃时会失去承载力,铝型材的耐火温度更低)。如果在火灾中预埋件及钢角码等受到严重影响后承载力降低,甚至丧失,这时,当整个幕墙骨架脱落时,其后果是及其严重的。

  1.3窗槛墙上部与幕墙相交处宜增加一道防烟封堵

  通常这种有窗槛墙的幕墙玻璃未采用防火玻璃,一旦该处玻璃破裂后,由于实体墙(包括梁与板等)的保护,通常明火火焰难以直接蹿至上一楼层,但火灾中产生的大量有毒烟气会随着玻璃的破裂而进入到上一楼层。如果在窗槛墙的上部与幕墙的相交处再增加一道防烟封堵的话,此问题基本可以得到解决。

  1.4采用此种结构时,防火层通常用1.5mm厚的钢板支撑内部的防火矿棉

  在设计时,应注意钢板不能直接与幕墙玻璃接触,以避免在火灾时钢板受热膨胀顶碎玻璃。但钢板又不能与幕墙玻璃距离太大,以免在负压作用时(火灾时因室内温度升高室内压力大于室外,也相当于幕墙承受到负压作用),钢板与幕墙玻璃之间被拉脱形成明缝,造成烟气上升使防火层起不到应有的防火效果。

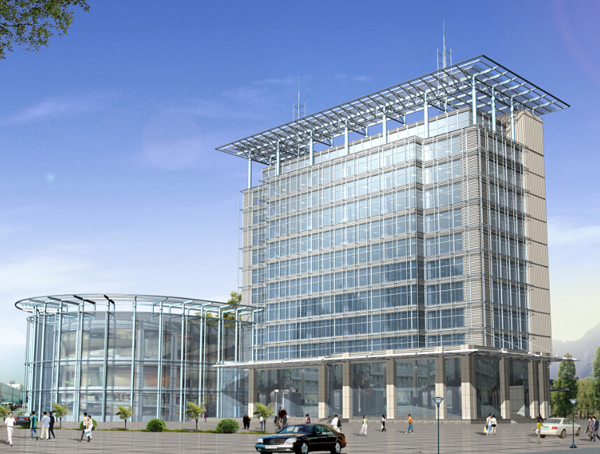

玻璃幕墙设计安装施工公司,山东泰信幕墙

  2、当楼层位置无窗槛墙(或梁板高度小于800mm)时,从安全防范角度考虑不够理想

  由于构造原因,上下防火分区通常有一板块相连,而此板块往往是支承在下一防火分区的横梁上。当下一防火分区发生火灾时,此玻璃板块极易被破坏(钢化玻璃通常遇火5-8min破裂)。一旦玻璃破裂,由于缺乏实体墙的保护,烟气甚至明火就极易蹿至上一防火分区。因此对这种结构防火设计的关键是对此块玻璃的处理方式。即连接上下防火分区的玻璃板块用防火玻璃(此片玻璃的高度宜大于蹿火半径,若玻璃高度过大,则宜上下设置两道防火玻璃)。若幕墙玻璃为非镀膜玻璃,则用夹丝双钢化防火玻璃代替钢板与矿棉或用单片防火铯钾防火玻璃进行封堵,若幕墙玻璃为镀膜玻璃,则水平封堵。另外采用此种结构时楼面处的横梁角码固定也存在问题。其余与有窗槛墙的竖直封堵要求相同。

  建筑幕墙防火从设计到采购、施工都必须考虑到防火安全问题。山东泰信幕墙工程有限公司,15年专注建筑幕墙设计生产加工安装施工。专业的幕墙设计团队,设计人员防火设计观念强;建筑幕墙材料严格保证品质;现场工作的特种作业人员全部经过专业系统化的培训,持有特种作业人员资格证;施工过程中始终把安全生产放在首位。山东泰信幕墙,您身边的建筑幕墙专家!
