青云社区幕墙工程设计小记

2016年08月25日10:01

  山不在高,有仙则灵;水不在深,有龙则灵。2016年5月份我司中标新泰青云社区服务中心外幕墙工程

幕墙工程-青云社区

  此幕墙工程寓意是一条昂头向上的龙,外形复杂,包括菱形石材蜂窝板幕墙菱形窗系统(菱形窗又包括透明,非透明,开启),玻璃幕墙,双层造型格栅,不锈钢铝板包边,不锈钢吊顶等幕墙系统。接到此任务后,我们技术部人员加班加点,克服种种技术难题,完成幕墙的图纸设计及深化。此工程面板是菱形的,骨架需倾斜布置,楼层高度4.2m,倾斜后主龙骨达到12m,立面上设置了菱形窗,部分菱形窗又把主龙骨打断,此处龙骨的分析难度还是比较大的。我们采用sap2000把龙骨整体建模,进行钢结构分析。

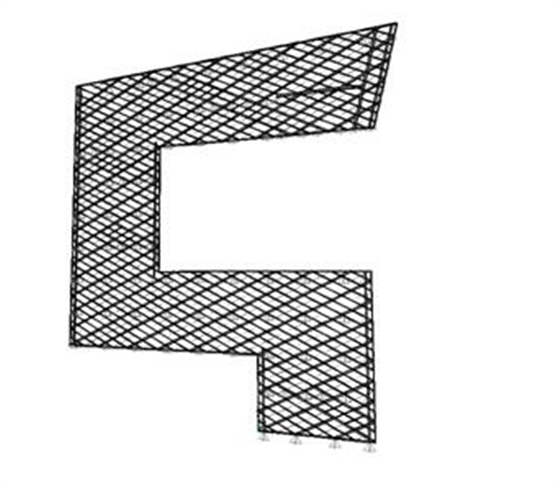

幕墙工程钢结构龙骨分析

  施工前:

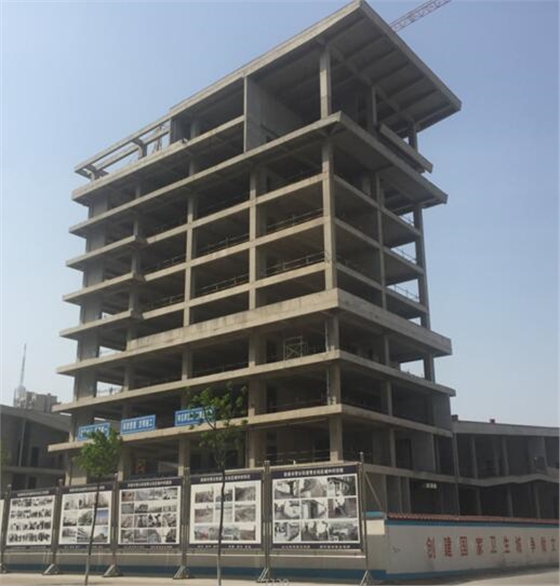

幕墙工程施工前

  骨架安装后:

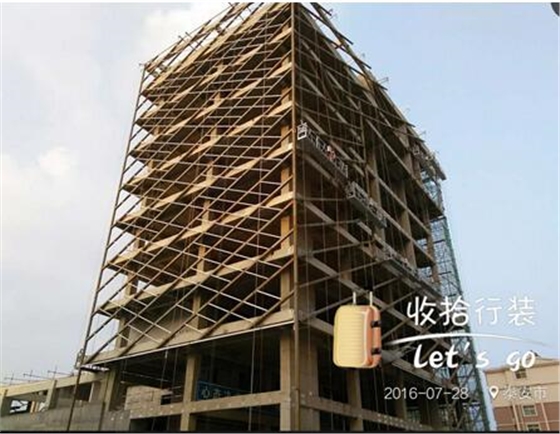

幕墙工程骨架安装后

  幕墙工程正在龙骨的安装过程中,辛苦山东泰信幕墙工程有限公司青云项目的每位同仁,在这炎炎夏日一定注意防暑,我们在总公司的每位同事一定会做好你们的后勤工作,全力支持你们完成业主交给我们的任务。业主给我们一份信任,我们还业主一个精品工程。

  山东泰信的同仁们加油吧!!!
