幕墙门窗较常见门窗尺寸测量和计算
目的
规范并指导门窗尺寸测量方法,为设计和生产提供准确数据。
适用范围
散户订单中较常见门窗尺寸测量和计算。
规程内容
散户订单门窗尺寸测量
1.原有门窗已拆除时的门窗测量
当原有门窗已经拆除,在测量前应首先查看门窗洞口清除是否彻底,各侧面抹灰层剔除后是否露出原有砖面。剔除后的洞口侧面应无影响测量和安装的灰层和异物。

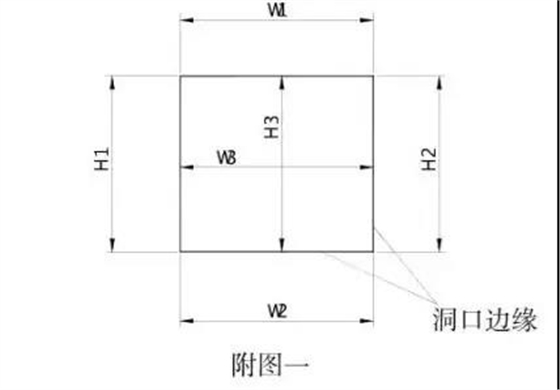

平面墙体洞口窗的测量分别测量洞口最上侧和最下侧宽度(上侧梁面和下侧砖面间距离)及最左侧和最右侧高度(左、右侧砖面间距离),当洞口宽度或高度超过1800mm时,根据宽度或高度酌情在此两方向上选取多点,分别测量其位置的相应宽度或高度。取以上测量结果中宽和高的最小值作为洞口的宽度和高度。参见附图一。
