建筑幕墙的防雷装置之接闪器

　　建筑幕墙的防雷装置：

　　建筑幕墙的防雷装置主要包括接闪器、引下线和接地装置。在建筑幕墙的防雷设计中，应充分利用建筑物的这些装置，将建筑幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把建筑幕墙获得的巨大雷电能量，通过建筑幕墙的防雷系统，迅速地输送到地下，保护建筑幕墙免遭雷电破坏的作用。

　　接闪器：接闪器是直接接受雷击的避雷针、避雷带、避雷网,以及用作接闪的金属屋面和金属构件等。建筑幕墙常用的防雷装置的接闪器，通常是采用直接装设在建筑物上的避雷针、避雷带或避雷网作为接闪器。用于作接闪器的避雷针所采用的尺寸，若按热稳定性检验，则只要很小的截面就够了，所采用的尺寸主要是考虑机械强度和防腐蚀问题，避雷针宜采用圆钢或焊接钢管，其直径不应小于下列数值：针长1m以下，圆钢为12mm，钢管为20mm;针长1-2m，圆钢为16mm，钢管为25mm;而对作接闪器的避雷网和避雷带宜采用圆钢或扁钢，优先采用圆钢, 圆钢直径不应小于8mm，扁钢截面不应小于48mm2，其厚度不应小于4mm。在同一截面下，圆钢的周长比扁钢的小，其与空气的接触面也小，受空气腐蚀相对也小，此外，圆钢易于施工，材料易得，所以，建议优先采用圆钢。

　　建筑幕墙接闪器布置时，对于第一类防雷的建筑物，避雷网网格尺寸不大于5x5m(或6x4m);第二类防雷的建筑物，避雷网网格尺寸不大于10x10m(或12x8m);第三类防雷的建筑物，避雷网网格尺寸不大于20x20m(或24x16m)。

　　在建筑幕墙设计时，我门通常是将建筑幕墙顶部女儿墙的盖板部分，有目的地把它设计成幕墙接闪器，因为该部分处于建筑幕墙的顶部，常用3mm铝单板(或4mm铝塑板)做为盖板。我们知道，铝板是一种良好的导体，其电场强度很大，当它沿建筑物女儿墙的顶部分布时，雷电先驱很自然地被吸引过来，是雷击率最大的部位，从而起到接闪器的作用。这样，幕墙接闪器接受到的雷电流，就可以通过幕墙女儿墙的避雷均压环和防雷引下线，安全地把雷电流引到建筑物的防雷网，并导通到接地装置，达到避雷的作用。

　　(图：建筑幕墙顶部女儿墙防雷节点图)

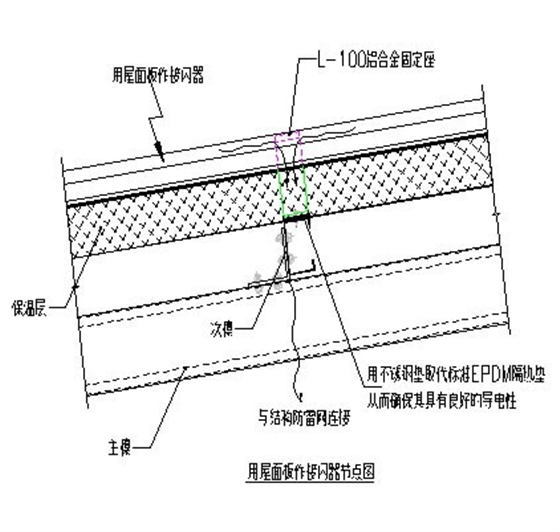

如图：用屋面板作接闪器节点图

如图：屋面防雷大样图

　　建筑幕墙顶部的接闪器，通常只能防顶层直击雷，对于防侧向直击雷，主要是在建筑幕墙的层间部位，每隔三层设置一圈闭合的均压环，均压环可用直径12mm镀锌钢筋(或采用40x4镀锌钢板)焊接而成，然后通过引下线引到接地装置。均压环的设置，对于第二类防雷的建筑物,均压环环间垂直距离不应大于10m, 引下线的水平距离不大于10m。
