航空航天用的蜂窝铝板是什么标准？

一、蜂窝铝板

蜂窝铝板是由两层铝板与蜂窝芯材粘结成的一种复合材料。它在航空、航天工业中得蜂窝铝板幕墙到广泛的应用,40多年前就在飞机和宇航飞行器上应用,现在飞机的垂直尾翼、水平尾翼、机身壁板、舱盖、机翼壁板、机翼全高度蜂窝后缘等都采用蜂窝结构,有的飞机采用了占机体表面85%的蜂窝结构；运载火前小型舱口盖,火箭上卫星整流罩,卫星支架和仪器舱,三子级氢液氧共底等均采用蜂窝结构,这些结构形态特点为:圆柱形和锥体形结构,尺寸都很大,也有双曲面结构。

它的承载特点是:卫星直接安装在支架上,承受卫星在火箭飞行过程中的过载。卫星整流罩则承受火箭穿越碉密大气层时,气动荷载和气动力加热,整流罩圆柱段需承受150t的荷载,由气动力加热引起的外面板温度为150°C左右倒锥则需承受200t的荷载:正是由于航空、宇航飞行器工作条件的苛刻以及对于结构效率和可靠性的严格要求,最早生产蜂窝结构的飞机厂如西安飞机制造厂,除配备整套生产设备外,还建立了系统的生产工艺和全面质量管理制度,培训熟练的生产人员和质量控制人员,建立了完整的质检系统,包括胶接试验室,力学试验室等检测机构。

采用最先进检测手段,如无损检测、C一扫描(水超声法)、声阻法、福克仪、软X照相、激光全息照相等。配备了专职高级检验工程师，制定了涉及全部生产领域的几十项胶接和蜂窝结构抗弯、抗剪、剥离强度检测标准,形成完善的检测体系。从原材料检验到装配工艺(组装固化模具、金属表面处理及胶粘剂的涂敷、蜂窝夹芯的配制、蜂窝夹芯件的组装、蜂窝夹芯固化工艺等)的质量检测(表面质量检测、外形尺小检测、无损胶接质量检测和随炉试样性能检测等),保证了产品质量,满足了航空、宇航飞行器对结构效率和可靠度的严格要求。

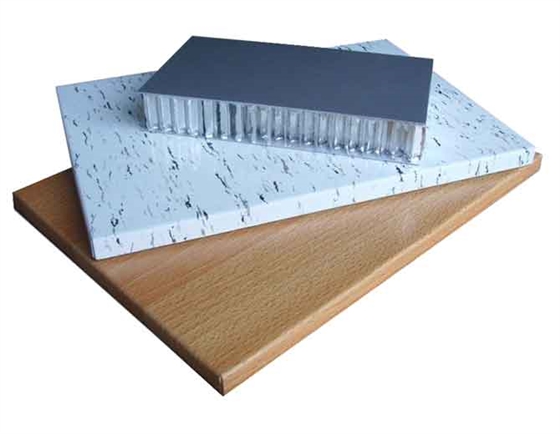

1、蜂窝铝板面板

蜂窝板面板一般采用3003H19T=1mm(也可用T=1.2mm、1.5mm、1.8mm或2.0mm)防锈铝铝板,面板表面处理可用氟碳漆、陶瓷漆或聚氨酯漆喷涂。当用氟碳漆时,二涂一烤漆膜厚≥25pm,三涂一烤漆膜厚≥35gm。蜂窝板底板采用3003H19T=0.5mm(也可用0.8mm或1.0mm)防锈铝铝板,底板表面处理为保护性涂饰,一般为化学氧化处理,膜厚3-5pm。铝蜂窝芯用3003H19铝箔T=0.05mm~0.07mm,边长有3/16”、1/4”、3/8”、3/4”、1”蜂窝板夹层材料为结构胶膜或结构胶粘剂.

(1)蜂窝板厚度: 6mm 10mm 15mm 20mm 30mm 50mm
