钢结构檩条如何计算?

2020年05月12日19:09

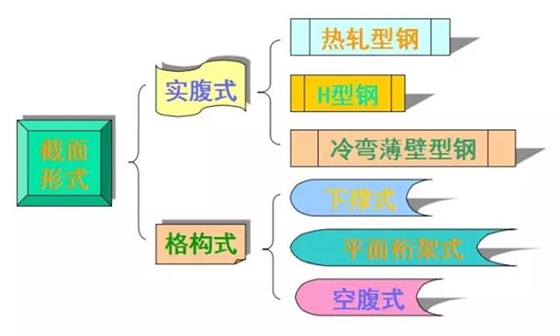

★ 檁条的截面形式

檁条的截面形式

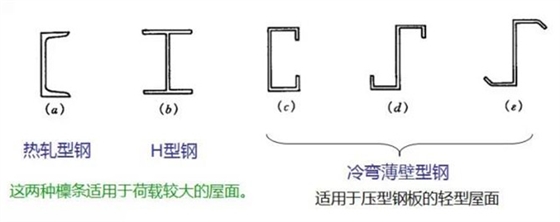

★ 实腹式檁条的截面形式

实腹式檁条的截面形式

● 实腹式冷弯薄壁型钢截面在工程中的应用很普遍。其中,卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。

● 直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。斜卷边Z形钢存放时可叠层堆放,占地少。做成连续梁檩条时,构造上也很简单。

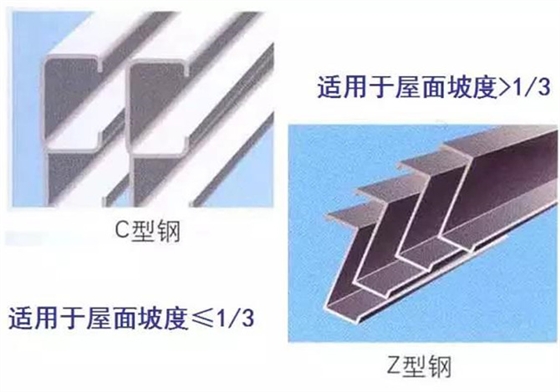

适用于不同屋面坡度的檩条

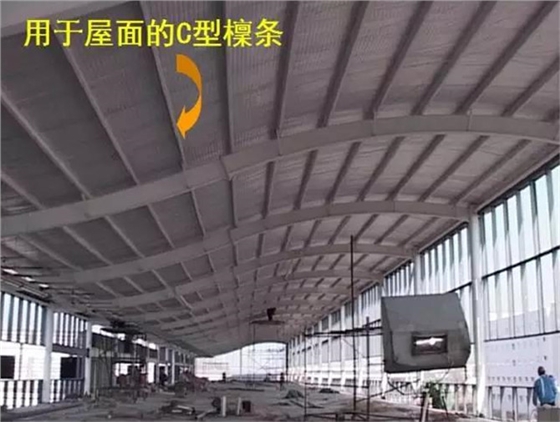

适用于屋面的c型檩条

★ 檩条的荷载和荷载组合

● 1.2×永久荷载+1.4×max{屋面均布活荷载,雪荷载};

● 1.2×永久荷载+1.4×施工检修集中荷载换算值。
