点支式玻璃幕墙单索设计时应注意的问题

2016年04月27日09:54

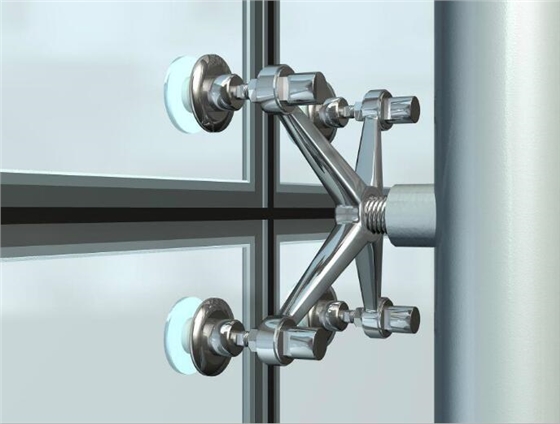

  点支式玻璃幕墙效果通透,可使室内空间和室外环境自然融合。构件精巧,结构美观,实现精美的金属构件与玻璃装饰艺术的完美融。支承结构多样,可满足不同建筑结构和装饰效果的需要。

  点支式玻璃幕墙单索设计时应注意的问题:

  ①如果幕墙的高度小于15米,可以只设纵向索,而不设横向索(例如北京京剧院)。大于15米不设横向稳定索的工程目前还没有见到。

  ②记住一点:当幕墙设置横纵两个方向索时,那么短的那个索一定为粗索。当长索为短索2倍以上时,短索承受70%以上的荷载。

点支式玻璃幕墙设计安装施工公司

  ③拉索的两端必须与一个非移动的主体相连,原因是:拉索是通过施加预紧力后才具有抵抗荷载的能力,如果支座移动了,那么预紧力就随之改变,受力体系就不复存在了!。例如,在两栋大楼之间想做一道有横向拉索的幕墙,这种幕墙不可能实现的!

  ④拉索初始预紧力的施加标准:初始预紧力为最小破断力的20%~30%。

  ⑤拉索的材料安全系数为1.8,设计时应把材料商提供的最小破断力除以1.8之后才是我们要用的设计值。
