玻璃幕墙中的玻璃面板设计

2015年11月19日13:32

  玻璃幕墙中的玻璃面板设计

  幕墙结构中长短边的值相等时面板受力最为合理,也最经济。但工程实际中有时一边比另一边大很多(如全玻璃幕墙结构),这类幕墙结构又称为条形板幕墙。目前各种规范中只有矩形板幕墙(长短边之比小于2)的设计计算,没有条形板幕墙(长短边之比大于2)的设计计算。

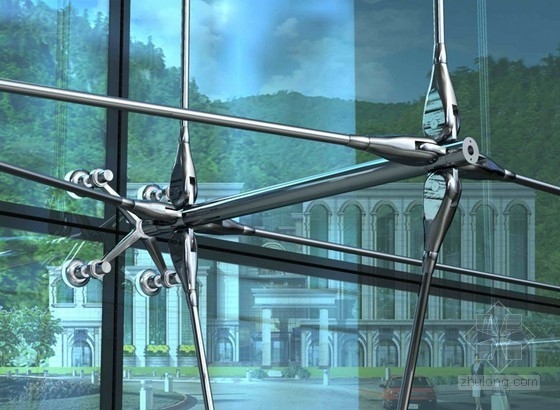

玻璃幕墙设计

  1、 夹层中空玻璃 JGJ102目前也正在进行修订,更明确了夹层中空玻璃的设计方法。规定:由夹层玻璃组成的中空玻璃,可首先按规定计算夹层玻璃的等效厚度te,将夹层玻璃视为等效厚度为te的单片玻璃,按中空玻璃的计算方法分配内外片的荷载,将分配后的荷载分别作用于内外片玻璃,再按夹层玻璃的计算方法在夹层玻璃内部进行二次荷载分配,最后分别计算各片单片玻璃。

  2、玻璃肋设计 玻璃肋是全玻幕墙、透光屋面中面玻璃的支承结构,它的可靠工作关系到安全问题。 玻璃肋下不宜采用单片钢化玻璃,因为单片钢化玻璃一旦自爆飞散,后果十分严重。玻璃肋宜采用夹层玻璃,当玻璃肋跨度过大而无法采用夹层玻璃时,宁愿采用浮法玻璃,因为浮法玻璃开裂后不会立即飞散,有时间予以更换。点支承玻璃肋应采用钢化夹层玻璃,长度不够时可采用金属板连接。 玻璃肋位于室外时,宜采用夹层玻璃,并且要进行垂直于玻璃肋平面的风荷载承载力计算。

  3、全玻幕墙的胶缝厚度 全玻幕墙面板和玻璃肋之间的胶缝,当高度较大时会计算出很大的厚度,很不合理。实际上高度很大时,肋玻璃和面玻璃都吊挂在顶部,整个幕墙可以通过吊具吸收主结构的位移,无须胶缝独自承受这一位移。所以JGJ102-2003规范中第7.4.2条第3款关于胶缝厚度的规定在修订中将予以取消。

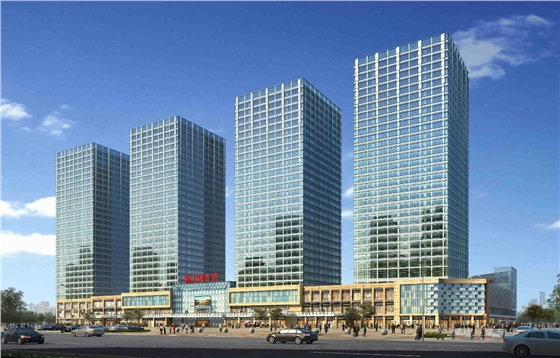

玻璃幕墙设计安装施工

  4、玻璃板后面的衬板 许多玻璃幕墙采用透明玻璃,为遮挡层间梁板或保温材料,层间的玻璃后面往往设置衬板。由于阳光通过透明玻璃射入会使玻璃与衬板之间空间的温度上升,造成玻璃开裂。所以应保持衬板与玻璃间有较大的距离,或设置通风孔洞,使热量可以迅速排出。

  5、横框竖隐的半隐框玻璃 横框竖隐的半隐框玻璃幕墙,当玻璃自重完全由横梁承受时,只要承托构造符合明框幕墙的规定,面板的竖向结构胶缝可以不进行自重作用下的应力计算。
