13种铝合金门窗下料尺寸计算公式

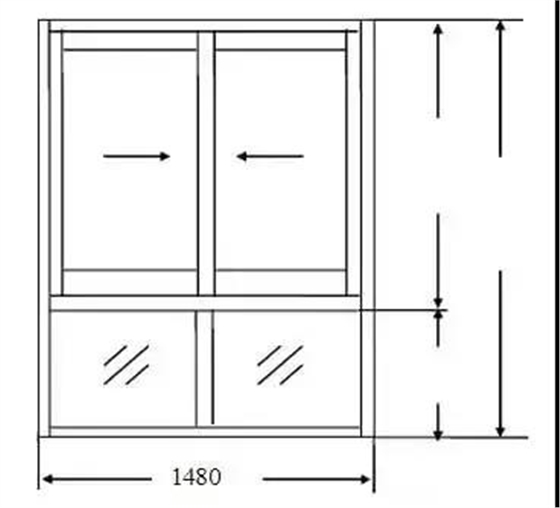

3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；（见下图）

4、设窗宽为W（1480），窗高为H（1780）；固定窗高为H1（580） ; 推拉窗高为H2（1200）

5、选用推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm,固上横高度为25mm，玻璃挡板高度为16mm，固上滑高度为45mm，槽深为26mm，下滑大面尺寸为55mm，内轨道高度为35mm，外轨道高度为25mm,中立柱宽度尺寸为20mm, 玻璃挡板高度为16mm，边封卡板厚度尺寸为1.2mm,光企宽度尺寸为50mm,槽深为33mm，勾企宽度尺寸为45mm。槽深为43.8mm，上方宽度尺寸为45mm，小下方宽度尺寸为65mm，大下方宽度尺寸为73mm，玻璃槽深为12mm，

6、计算下料尺寸：

边封= H =1780 （2件）

固上横=固上滑=下滑=W-边封宽度*2+边封槽深*2=1480-25*2+15*2=1460 （各2件）

中立柱= H1-固上横高度=580-25=555 （1件）

边封卡板= H1-固上横高度=580-25=555 （2件）

窗扇宽度=W/2-边封宽度+边封槽深+勾企宽度/2=1480/2-25+15+45/2=752.5
