13种铝合金门窗下料尺寸计算公式

窗扇的下料尺寸包括：上方、下方、勾企、光企等。勾企、光企的下料尺寸等于窗框的内口尺寸，再加上两个搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度，再加上勾企、光企的槽深；

计算窗扇的宽度尺寸时，有四种情况：一是两扇推拉窗的计算；二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。计算时应分别对待。下面举例说明：

例题1 计算双扇铝合金推拉窗TLC1515的下料尺寸

解：1、根据推拉窗的洞口尺寸1500*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为1480*1480；

2、根据推拉窗的成品尺寸，设计窗型，将窗型设计为两扇推拉窗。

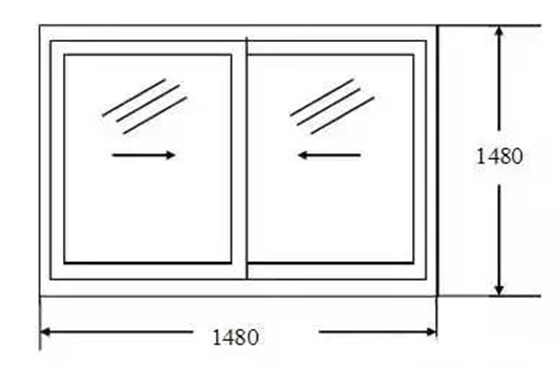

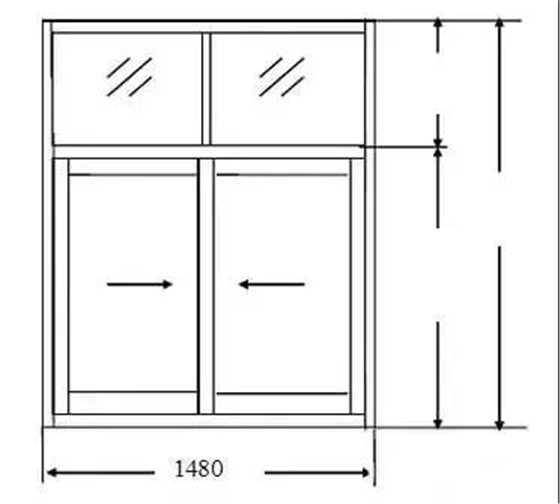

3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；（见下图）

4、设窗宽为W（1480），窗高为H（1480）；

5、选用推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm，上滑高度为40mm，槽深为25mm，下滑轨道高度为32mm，光企宽度尺寸为50mm。槽深为33mm，勾企宽度尺寸为45mm。槽深为43.8mm，上方宽度尺寸为45mm，下方宽度尺寸为64.5mm，玻璃槽深为12mm，
