13种铝合金门窗下料尺寸计算公式

固定窗扇玻璃高度=活动窗扇玻璃高度==1334.5

固定窗扇玻璃尺寸： 702 * 1334.5 （1块）

例题6 计算四扇推拉窗TLC 3015的下料尺寸

解：1、根据推拉窗的洞口尺寸3000*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为2980*1480；

2、根据推拉窗的成品尺寸，设计窗型，将窗型设计为四扇推拉窗，中间两扇在同一轨道，往两边打开，两扇之间安装收口，起密封作用。四扇的宽度尺寸相等。两边的窗扇在同一轨道，可以往中间打开。设计要求是窗竖扇关闭时完全重合。

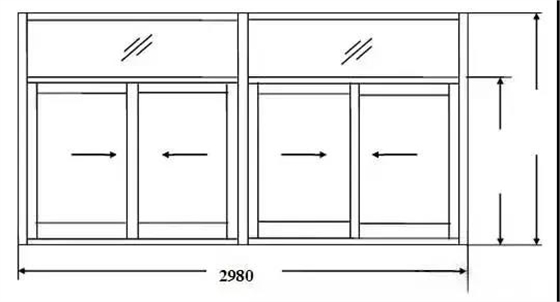

3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；（见下图）

4、设窗宽为W（2980），窗高为H（1480）；

5、选用推拉70系列型材，边封宽度尺寸为25mm，槽深为15mm,上滑高度为40mm，槽深为25mm，下滑大面尺寸为44mm，轨道高度为32mm，光企宽度尺寸为50mm,槽深为33mm，勾企宽度尺寸为45mm。槽深为43.8mm，上方宽度尺寸为45mm，玻璃槽深为12mm，下方宽度尺寸为64.5mm，玻璃槽深为12mm，收口壁厚1MM.
